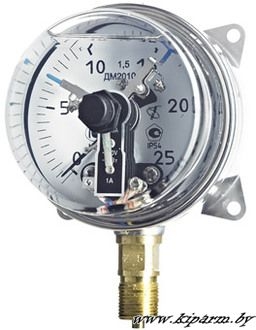

ДМ2010ф-Ву, ДА2010ф-Ву, ДВ2010ф-Ву / Манометры избыточного давления, вакуумметры и мановакуумметры сигнализирующие виброустойчивые

ДМ2010ф-Ву, ДА2010ф-Ву, ДВ2010ф-Ву / Манометры избыточного давления, вакуумметры и мановакуумметры сигнализирующие виброустойчивые


Назначение:

Манометры избыточного давления, вакуумметры и мановакуумметры сигнализирующие (электроконтактные) виброустойчивые ДМ2010ф-Ву, ДА2010ф-Ву, ДВ2010ф-Ву предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, газов и паров, неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.


Технические характеристики:

Температура окружающего воздуха: от -50 до +60 оС
Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15150-69
Диаметр корпуса: 100 мм
Резьба штуцера: М20х1,5
Виброзащищенность: группа V4 по ГОСТ 12997-84
Класс точности: 1,5
Степень защиты приборов: IP54
Средний срок службы: 10 лет
Масса не более: 1.0 кг
Материал корпуса: нержавеющая сталь
Стекло: органическое
Штуцер, трубчатая пружина: латунь, бронза
Трибко-секторный механизм: бронза, латунь, нержавеющая сталь
Циферблат: алюминиевый сплав, окрашенный в белый цвет

Пределы измерений:

ДМ2010ф-Ву от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа
ДА2010ф-Ву от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа
ДВ2010ф-Ву от -0,1 до 0 МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

Чертежи:



Как это работает:

Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:
на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале. Виброзащищенность достигается заполнением корпуса манометра демпфирующей жидкостью ПМС-300.

Напряжение комутации не более 380 В переменного и 220 В постоянного тока; сила тока не более 0,5 А для сигнализирующего устройства со скользящими контактами и не более 1 А для сигнализирующего устройства с магнитным поджатием контактов.

Разрывная мощность скользящих контактов 10 Вт постоянного и 20В•А переменного тока, контактов с магнитным поджатием 30Вт постоянного и 50В•А переменного тока.

Пример заказа:






Сроки поставки: под заказ (15-30 дней)

Понравилось данное описание? Поделись им с друзьями через социальные закладки!


Вопросы и Отзывы:

Автор: Посетитель 31.10.2017

Оценка: 4 из 5 звёзд!

Разрешается ли применение этих манометров во взрывоопасных условиях, а именно в шахтах, опасных по газу и пыли? Если да, имеется ли разрешительная документация на применение во взрывоопасных условиях ?
