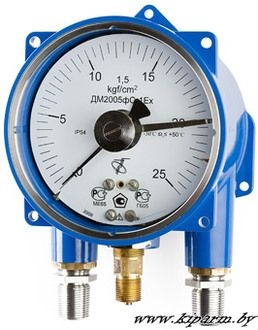

ДМ2005фСг1Ех, ДА2005фСг1Ех, ДВ2005фСг1Ех / Манометры избыточного давления, вакуумметры и мановакуумметры сигнализирующие взрывозащищенные

ДМ2005фСг1Ех, ДА2005фСг1Ех, ДВ2005фСг1Ех / Манометры избыточного давления, вакуумметры и мановакуумметры сигнализирующие взрывозащищенные


Назначение:

Манометры избыточного давления, вакуумметры и мановакуумметры сигнализирующие взрывозащищенные ДМ2005фСг1Ех, ДА2005фСг1Ех, ДВ2005фСг1Ех предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, газов и паров, неагрессивных к материалам деталей, контактирующих с измеряемой средой, в т.ч. кислорода, и замыкания или размыкания электрических цепей при достижении заданного предела давления во взрывоопасных зонах помещений и наружных установках классов 1 и 2 по ГОСТ Р 51330.9, где возможно образование взрывоопасных смесей категории IIA, IIВ и IIC групп T1, Т2, Т3, Т4 по ГОСТ Р 51.330.19, ГОСТ Р 51.330.5, ГОСТ Р 51.330.11.

Аналогом данных манометров является манометр электроконтактный взрывозащищенный ВЭ-16Рб.

Технические характеристики:

Температура окружающего воздуха: от -55 до +60 оС
Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15159-69
Диаметр корпуса: 164 мм
Резьба штуцера: М20х1,5
Виброзащищенность группа: L1 по ГОСТ 12997-84
Класс точности: 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
Степень защиты приборов: IP54
Напряжение питания (выбирать из рядов): ~/=12-24 В, ~/=24-48 В, ~127/220 В
Потребляемая мощность не более: 1 Вт
Средний срок службы: 10 лет
Масса не более: 4 кг
Материал корпуса: алюминиевый сплав
Стекло: органическое
Штуцер, трубчатая пружина: латунь, бронза
Трибко-секторный механизм: бронза, латунь, нержавеющая сталь
Циферблат: алюминиевый сплав, окрашенный в белый цвет

Сигнализирующее устройство имеет замыкающий и размыкающий контакты на реле как левой, так и правой уставок и позволяет производить подключения внешних цепей в исполнении III÷VI по ГОСТ 2405-88, а также задействовать одновременно оба контакта на каждом реле.

Разрывная мощность контактов электромагнитных реле при силе тока от 0,01 до 5 А:
для переменного тока, ВА - 500
для постоянного тока, Вт -120

Напряжение внешних коммутируемых цепей:
24; 27; 40; 110; 220 В - для цепей переменного тока;
24; 27; 40; 60; 110 - для цепей постоянного тока

Пределы измерений:

ДМ2005фСг1Ех от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа
ДА2005фСг1Ех от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа
ДВ2005фСг1Ех от -0,1 до 0 МПа

(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

Чертеж:

Чертеж

Как это работает:

Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувсвительного элемента. Используется два вида таких элементов:
*на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
*на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональлье движение стрелки по шкале.

На стрелке имеется поводок, который при достижении стрелкой нижней или верхней уставок открывает или закрывает заслонки оптопар, находящиеся под шкалой напротив уставок на своих держателях. Уставки устанавливаются на требуемые отметки шкалы от руки путем вращения кнопки в узле настройки, находящемся на стекле, с помощью отвертки, при этом посредством механической связи перемещая держатели оптопар. При открытии или закрытии заслонки оптопара подает сигнал на сигнализирующее устройство и изменяет положение нормально открытых или нормально закрытых контактов соответствующего ей реле на противоположное. Прибор оснащен двумя уставками с соответствующими каждой уставке оптопарой и реле.

Пример заказа:

Манометр ДМ2005фСг1Ех 0-2,5 МПа


купить в минске ДМ2005фСг1Ех, купить в беларусь ДМ2005фСг1Ех, купить в РБ ДМ2005фСг1Ех, продажа ДМ2005фСг1Ех, цена, поставка, покупка, прайс лист

Сроки поставки: под заказ (7-14 дней)
