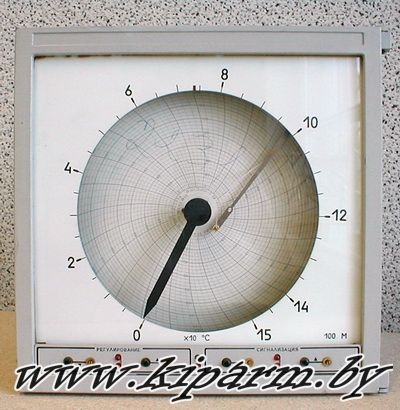

ДИСК-250 / Прибор регистрирующий

ДИСК-250 / Прибор регистрирующий.


Купить прибор регистрирующий Диск-250 в Республике Беларусь (РБ). Продажа, цена, стоимость, прайс на диск-250 в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:

Регистрирующий прибор Диск-250 применяется для измерения, регистрации, сигнализации и регулирования параметров техпроцессов (температуры, давления, уровня, расхода и т. д.) в металлургии, энергетике, химической, нефтехимической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности. Все виды широко применяемых входных сигналов от термопар, термопреобразователей сопротивления, мВ, В, мА.

Особенности:

- Хорошо видимая издалека круговая шкала.
- Светодиодная индикация:
   - включения прибора;
   - обрыва датчика;
   - выхода контролируемого параметра за пределы уставок.
- Непрерывная линия регистрации на диаграммном диске.
- Универсальность:
   - измерение;
   - регистрация;
   - сигнализация и регулирование.
- Простота эксплуатации и ремонта.

Технические характеристики:

Входные сигналы:
- от термопар ПР(В),ПП(8), ХА(К),ХК(L),ВР(А-1, А-2, А-3), HH(N);
- от термопреобразователей сопротивления 50П, 100П, 50М, 100М;
- напряжения: (0-50), (0-100) мВ и (0-10), (0-5) В;
- тока (0-5) и (4-20) мА;
- от тензорезисторов;
- от пирометров радиационных.
Дипазоны измерений (шкалы): представлены в таблицах ниже.
Погрешность основная:
±0,5% от нормирующего значения по показаниям и преобразованию;
±1% от нормирующего значения по регистрации, регулированию и сигнализации.
Быстродействие: 5 или 16 с.
Скорость вращения диаграммы:
- 1 оборот за 6 мин (только для ДИСК-250С);
- 1 оборот за 8 или 24 ч., 6 или 8 суток.
Выходные устройства регулирования:
- трехпозиционное бесконтактное (две независимые уставки, выход-сигналы постоянного тока +24В и -24В, нагрузка не менее 500 Ом);
- трехпозиционное контактное (две независимые уставки, контакты реле 220 В / 1А переменного тока);
- пропорционально-интегральное (одна уставка, коэффициент пропорциональности 0,5...20; постоянная времени интегрирования 20...2000 с; выход 0...5 мА, нагрузка - не более 2000 Ом);
- пропорционально-интегральное пневматическое (одна уставка, пневматический сигнал 0,2... 1,0 кгс/см2 (20... 100 кПа), преобразование осуществляется электро пневмопреобразователем ЭП-1324).
Прибор показывающий "СТАЛЬ": только для ДИСК-250С.
Выходные устройства сигнализации:
- два двухпозиционных устройства (две независимые уставки, контакты реле 127 В/0,1 А переменного тока или 30 В/0,2 А постоянного тока).
Выходные устройства преобразования:
- входного сигнала в выходной токовый сигнал 0-5 или 4-20 мА, нагрузки не более 2 и 0,5 кОм соответственно.
Параметры окружающей среды:
- температура от +5 до +50°С, влажность до 80% при 25°С (исполнение УХЛ 4.2 по ГОСТ 15150-69);
- температура от +5 до +50° С, влажность до 98% при 35°С без конденсации влаги (исполнение О 4.2 по ГОСТ 15150-69).
Питание:
- переменный ток частотой (50±1) или (60±1,2) Гц, напряжение (220 +22/-33) В или (240 +24/-36) В.
Потребляемая мощность: не более 25 В*А.
Габаритные размеры - 320 x 320 x 195 мм.
Монтаж - щитовой (вырез 304+1,5 х 304+1,5 мм).

Диапазоны измерений приборов (шкалы) ДИСК-250, работающих с термопреобразователями (термопарами):

Тип преобразователя НСХ Диапазоны измерений, 0C
от до от до
ТХК L -50
-50
-50
0
0
+50
+150
+200
+100
+200
0
0
0
+200
+200
+300
+400
+600
+600
+800
ТХА, ТНН K, N 0
0
0
0
0
0
+400
+600
+800
+900
+1100
+1300
+200
+200
+400
+600
+700

+600
+1200
+900
+1100
+1300
ТПП S 0
0
+1300
+1600
+500

+1300
ТПР B +300
+1000
+1000
+1600
+1000
+1300
+1800
+1800
ТСП 10П 0
0
0
300
400
500
0
300

+650
+650
50П -200
-120
-70
0
0
-70
+30
+180
+100
+150
0
0
0
+50
+200
+200
+300
+400
+150
+500
100П -200
-200
-120
-70
-25
-70
+50
+30
+180
+25
0
0
0
0

+50
+100
+200
+300
ТСM 50М -50
-50
-50
0
0
50
+100
+50
0
0
0
+50
+100
+150
+180
+100
100М -50




0
+50
+100
+25
+25
0
0
0
0
+50
+50
+100
+150
+180
+100


Диапазоны измерений (шкалы) приборов ДИСК-250, с входными сигналами тока и напряжения, работающих с датчиками расхода, уровня, давления и пр:

Измеряемый параметр Диапазоны измерений
Перепад давлений 0.040, 0.063, 0.100, 0.160, 0.250, 0.400, 0.630 .Нижний предел 0 /МПа/
10, 16, 25, 40, 100, 160, 250, 400, 630, 1000, 1600, 2500, 4000, 10000, 16000, 25000. Нижний предел 0 /Па/
±0 .0200, ± 0.0315, ± 0.0500, ±0 .0800, ± 0.1250, ±0.2000, ±0.3150 /МПа/
±5 .0, ±8 .0, ±12.5, ±20.0, ±31.5, ±50.0, ±80.0, ±125.0, ±200.0, ±315.0, ±500.0, ±800.0, ±1250.0, ±2000.0, ±3150.0, ±5000.0, ±8000.0, ±12500,00 /Па/
Уровень 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500, 4000,6300. Нижний предел 0 /см/
0.25, 0.40, 0.63, 1.00, 1.60, 2.50, 4.00, 6.30, 10.00, 16.00, 25.00, 40.00, 63.00 Нижний предел 0 /м/
±12.5, ±20.0, ±31.5, ±50.0, ±80.0, ±125.0, ±200.0, ±315.0, ±500.0, ±800.0, ±1250.0, ±2000.0. ±3150.0/см/
±0.125, ±0.200, ±0.315, ±0.500, ±0.800, ±1.250, ±2.000, ±3.150, ±5.000, ±8.000, ±12.500, ±20.000, ±31.500 /м/
Давление 0.025, 0.060, 0.100, 0.160, 0.250, 0.400, 0.600, 1.000, 1.600, 2.500, 4.000, 6.000, 10.000, 16.000, 25.000, 40.000, 60.000, 100.000, 160.000, 250.000, 400.000. 600.000. 1000.000 Нижний предел 0 /МПа/
Расход А=а х 10n, где а=1.00, 1.25, 1.60, 2.00, 2.50, 3.20, 4.00, 5.00, 6.30, 8.00
n - целое (положительное или отрицательное) число или 0
Вакуум -0.1 ... 0.-0.06...0 /МПа/
Мановакуум 0.06, 0.15, 0.30, 0.50, 0.90, 1.50, 2.40 Нижний предел: -0.1 /МПа/
Ток 0 ... 5 /мА/
---- 0 ... 100 %


Обозначения приборов модификации ДИСК-250-ABCD:

A

B

C

D
  Быстро-дейс-твие, с Время оборота диска Тип устройства регулирования НСХ датчика, входной сигнал Параметры питания
1 16 24 ч. 0 Устройства регулирования, сигнализации и преобразования отсутствуют 1 L, K, S, N 1 220В / 50Гц
2 5 24 ч. 1 Трехпозиционное, выход бесконтактный 2 B 0-50, 0-100 мВ,
0-5, 0-10 В,
0-5, 4-20 мА
2 220В / 60Гц
3 16 8 ч. 2 Трехпозиционное, выход релейный 3 50П, 100П, 50М, 100М 3 240В / 50Гц
4 5 8 ч. 3 Пропорционально-интегральное   4 240В / 60Гц
6 16 6 суток 4 Пропорционально-интегральное, выход пневматический
7 5 6 суток
8 16 8 суток
9 5 8 суток




Сроки поставки: наличие уточняйте
