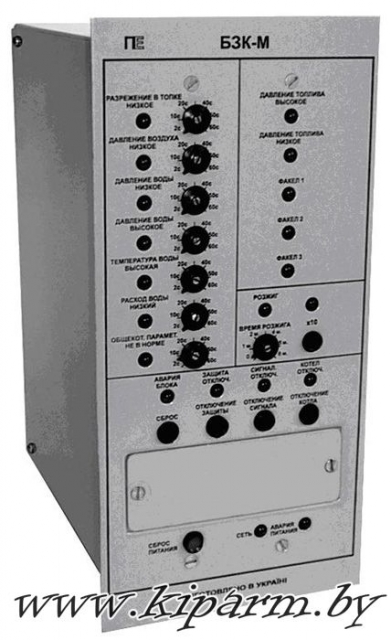

БЗК-М / Блок защиты и контроля

БЗК-М / Блок защиты и контроля.


Купить Блок защиты котла БЗК-М-ПРОМА в Республике Беларусь, цена БЗК, стоимость БЗК-М в Минске, Гродно, Гомеле, Витебске, Бресте, Могилеве
Назначение:

Блок защиты и контроля БЗК предназначен для работы с водогрейными и паропроизводительными котлами всех типов для индикации их состояния по двенадцати параметрам, выдачи звукового сигнала и отключения подачи топлива в аварийных ситуациях по какому-либо параметру.



  • осуществляет проверку собственной работоспособности в режиме автотестирования;
  • осуществляет контроль факела горелок котла по четырем каналам;
  • осуществляет блокировку сигналов «Высокое давление топлива», «Низкое давление топлива», «Нет факела 1», «Нет факела 2», «Нет факела 3» при работе в режиме розжига.



Рекомендуется применять вместо существующих релейных систем автоматики безопасности и устройств контроля факела горелок котлов, по сравнению с которыми БЗК-М-ПРОМА имеет более высокую надежность, меньшую стоимость, незначительное энергопотребление и небольшие габариты.
Может работать со следующими датчиками наличия пламени:
- детектирующие датчики (контрольные электроды) типа КЭ;
- фоточастотные преобразователи типа ФДЧ;
- другие типы датчиков, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 3,2 В.

Функции:

Индикация состояния котла по 14 параметрам:

Для паропроизводительных котлов: Для водогрейных котлов:
Высокое давление топлива Высокое давление топлива
Низкое давление топлива Низкое давление топлива
Нет факела 1 Нет факела 1
Нет факела 2  Нет факела 2
Нет факела 3  Нет факела 3
Нет факела 4  Нет факела 4
Разрежение низкое Разрежение низкое
Давление воздуха низкое Давление воздуха низкое
Уровень воды низкий Давление воды низкое
Уровень воды высокий Давление воды высокое
Давление пара высокое Температура воды высокая
Общекотельные параметры не в норме Расход воды низкий
Резерв Общекотельные параметры не в норме
Резерв Резерв



  • индикация блокировки котла;
  • индикация отключения защиты;
  • индикация режима розжига;
  • отключение котла в случае возникновения аварии по одному из четырнадцати контролируемых параметров;
  • блокировка незадействованных каналов контроля пламени;
  • блокировка незадействованных каналов контроля общекотельных параметров;
  • управление аварийной сигнализацией;
  • запоминание первопричины срабатывания (журнал ошибок до 36 записей);
  • позволяет устанавливать время отключения котла в пределах от 0 до 60 с по десяти параметрам;
  • позволяет устанавливать время режима розжига от 0 до 10 мин;
  • позволяет проводить проверку каналов контроля общекотельных параметров и контроля факела без останова котла;
  • осуществляет питание датчиков наличия пламени;
  • поддержка протокола MODBUS-RTU (подключение RS-232 и/или RS-485)

Технические характеристики:

Входные сигналы:
От датчиков наличия пламени;
Состояние контактов реле контролирующих устройств десяти каналов (кроме каналов контроля пламени). (нормально-замкнутыми и нормально-разомкнутыми контактами)

Выходные сигналы:
Изменение состояния ключей, допускающих коммутацию пульсирующего постоянного или переменного тока

250В / 5А
Напряжение питания ~ 220В, 50Гц
Потребляемая мощность, ВА 5
Степень защиты (код IP) IP30
Температура окружающей среды, °С от +5 до +50
Габаритные размеры (длина х ширина х высота), мм 115х240х205
Масса, кг 1,2



Схема внешних подключений:

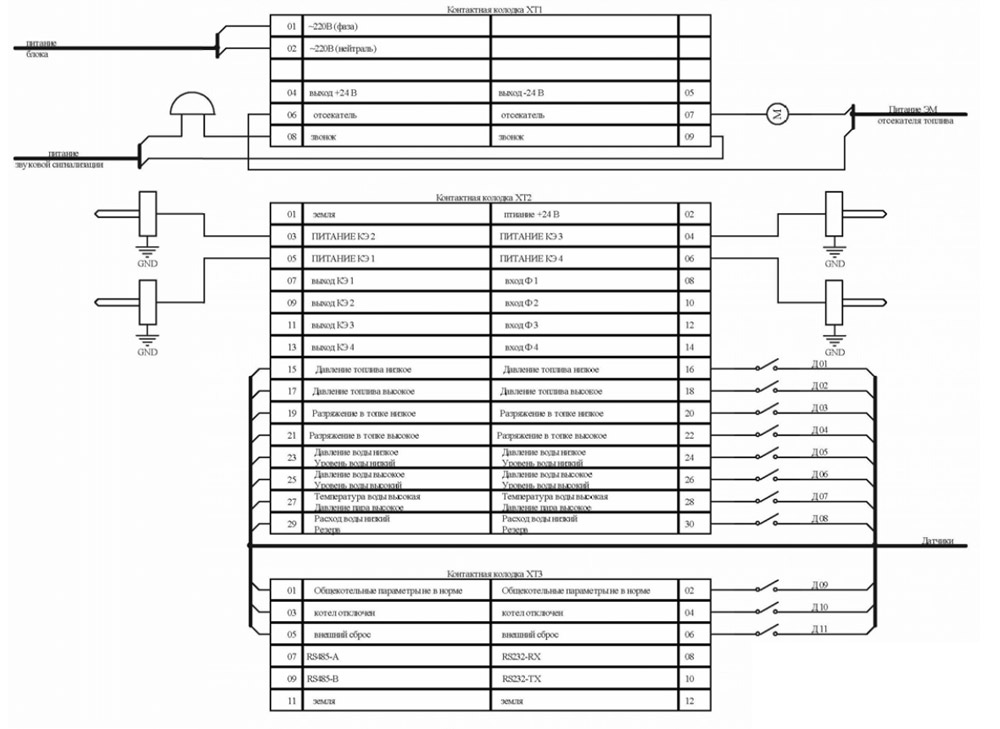

Схема подключения к блоку контролирующих устройств:

БЗК. Схема подключения к блоку контролирующих устройств

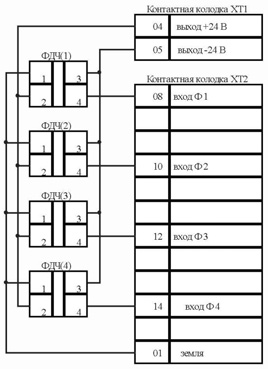

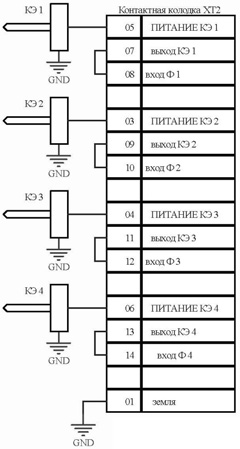

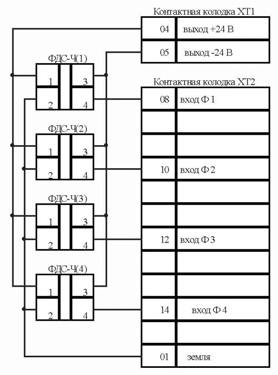

Схемы подключений к блоку датчиков контроля пламени:

БЗК. Схемы подключений к блоку датчиков контроля пламени БЗК. Схемы подключений к блоку датчиков контроля пламени

БЗК. Схемы подключений к блоку датчиков контроля пламени

Пример обозначения при заказе:

Блок защиты котла БЗК-М-ПРОМА





Сроки поставки: наличие уточняйте
