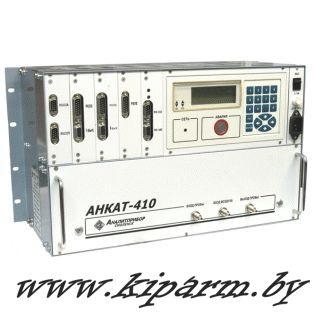

АНКАТ-410 / Стационарный многокомпонентный газоанализатор промышленных выбросов.
Купить газоанализатор стационарный многокомпонентный АНКАТ-410 в Республике Беларусь (РБ). Продажа, цена, стоимость, прайс на АНКАТ-410-01, АНКАТ-410-02, АНКАТ-410-03, АНКАТ-410-04, АНКАТ-410-05, АНКАТ-410-06, АНКАТ-410-07, АНКАТ-410-08, АНКАТ-410-09, АНКАТ-410-10, АНКАТ-410-11, АНКАТ-410-12, АНКАТ-410-13, АНКАТ-410-14, АНКАТ-410-15, АНКАТ-410-16 в Минске, Гомеле, Бресте, Витебске, Могилеве, Гродно
Назначение:
Стационарный многокомпонентный газоанализатор АНКАТ-410 предназначен для измерения О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН, и вычисления NOx, коэффициента избытка воздуха α, СО2 в различных технологических процессах и системах мониторинга экологических выбросов.
Область применения:
топливосжигающие и технологические установки предприятий теплоэнергетики, металлургической, стекольной, химической и нефтехимической промышленности, предприятий производства строительных материалов, железнодорожный транспорт для контроля отработавших газов тепловозов по ГОСТ Р 50953-96, в составе информационно-измерительных систем для вычислений массовых выбросов.
Принцип действия – для СО2, ΣСН – оптико-абсорбционный, для остальных компонентов – электрохимический.
Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
Режим работы – для АНКАТ-410 – 11 ÷ 15 – непрерывный; для остальных исполнений – циклический.
Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
Степень защиты корпуса – IP20.
Газоанализаторы АНКАТ-410 выпускаются в 16 исполнениях, различающихся перечнем измеряемых компонентов и каналов вычисления, а также количеством используемых электрохимических ячеек.
Газоанализатор АНКАТ-410-16 одобрен для проведения экологических испытаний и регулировки тепловозов и дизель-поездов на пунктах экологического контроля (ПЭК) в соответствии с СТ СС ФЖТ ЦТ 09-98 и
СТ СС ФЖТ ЦТ 07-99 ФГУП ВНИ КТИ МПС России.
Достоинства:
- наличие в комплекте поставки методики контроля выбросов промышленных предприятий с использованием АНКАТ-410, согласованной ФГУП «НИИ Атмосфера» г. Москва;
- отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе;
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввода: сажевого числа, коэффициентов топлива, размерности единиц измерения, текущего времени и даты;
- наличие входных унифицированных аналоговых сигналов 4-20 мА для подключения внешних датчиков (температуры, атмосферного давления, давления в газоходе, разности давления в газоходе) и питания этих датчиков;
- возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1, предназначенного для контроля дымности отработавших газов двигателей тепловозов;
- возможность комплектации выносным пультом контроля для удобства регулировки двигателя тепловоза не выходя из кабины машиниста;
- наличие энергонезависимой памяти для хранения до 1000 измерений;
- возможность комплектования шкафом ШПП-410 с устройствами пробоподготовки (обогреваемый или не обогреваемый), пробоотборником различной длины с возможностью обратной продувки, импульсной линией транспортирования пробы (обогреваемой или не обогреваемой).
Технические характеристики:
| Измеряемый компонент |
Диапазон измерений (показаний) |
Единица младшего разряда индикации |
Участок диапазона измерения, в котором нормируется погрешность |
Пределы основной абсолютной погрешности |
Время установления показаний, сек |
| О2 |
(0 – 21) % об. |
0,1% об. |
(0 – 5) % об. |
0,2 % об. |
30 |
| (5 – 21) % об. |
0,4 % об. |
| СО |
(0 – 200) млн-1 |
1,0 млн-1 |
(0 – 20) млн-1 |
5,0 млн-1 |
60 |
| (20 – 200) млн-1 |
(5 + 0,06(Свх-20)) млн-1 |
| СО |
(0 – 2000) млн-1 |
1,0 млн-1 |
(0 – 2000) млн-1 |
10 млн-1 или 5 % (относительная)* |
| (0 – 4000) млн-1 |
| СО |
(0 – 0,5) % об. |
0,001% об. |
(0 – 0,5) % об. |
5 % (приведенная) |
| NO |
(0 – 200) млн-1 |
1,0 млн-1 |
(0 – 50) млн-1 |
5,0 млн-1 |
60 |
| (50 – 200) млн-1 |
(5 + 0,1(Свх-50)) млн-1 |
| NO |
(0 – 2000) млн-1 |
1,0 млн-1 |
(0 – 100) млн-1 |
10 млн-1 |
| (100 – 200) млн-1 |
(10 + 0,1(Свх-100)) млн-1 |
| NO |
(0 – 0,4) % об. |
0,001 % об. |
(0 – 0,4) % об. |
10 % (приведенная) |
| NO2 |
(0 – 140) млн-1 |
1,0 млн-1 |
(0 – 140) млн-1 |
15 % (приведенная) |
90 |
| SO2 |
(0 – 200) млн-1 |
1,0 млн-1 |
(0 – 50) млн-1 |
10 млн-1 |
60 |
| (50 – 200) млн-1 |
(10 + 0,1(Свх-50)) млн-1 |
| SO2 |
(0 – 3000) млн-1 |
10 млн-1 |
(0 – 3000) млн-1 |
20 млн-1 или 10 % (относительная)* |
| H2S |
(0 – 40) мг/м3 |
0,1 мг/м3 |
(0 – 40) мг/м3 |
2 мг/м3 или 25 % (относительная)* |
60 |
| (0 – 150) мг/м3 |
| HCl |
(5 – 30) мг/м3 |
0,1 мг/м3 |
(5 – 30) мг/м3 |
25 % (относительная) |
180 |
| (0 – 150) мг/м3 |
| NH3 |
(0 – 150) мг/м3 |
1 мг/м3 |
(0 – 20) мг/м3 |
5 мг/м3 |
180 |
| (20 – 40) мг/м3 |
(5 + 0,25(Свх-20)) мг/м3 |
| NH3 |
(0 – 2000) мг/м3 |
10 мг/м3 |
(0 – 2000) мг/м3 |
50 мг/м3 или 25 % (относительная)* |
| Cl2 |
(0 – 25) мг/м3 |
0,01 мг/м3 |
(0 – 25) мг/м3 |
0,25 мг/м3 или 25 % (относительная)* |
120 |
| СО2 |
(0 – 30) % об. |
0,1 % об. |
(0 – 30) % об. |
5 % (приведенная) |
90 |
| SCH |
(0 – 0,05) % об. |
0,0001 % об. |
(0 – 0,05) % об. |
5 % (приведенная) |
60 |
Примечания:
* - берется большее значение основной погрешности из двух вычисленных;
Свх - содержание определяемого компонента на входе газоанализатора.
Диапазон вычисляемых величин:
| Канал вычисления |
Диапазон вычисляемых величин |
Примечание |
| СО2 |
(0 – 25) % об. |
при отсутствии в газоанализаторе измерительного канала СО2 |
| NOX |
(0 – 100) млн-1 |
|
| (100 – 3000) млн-1 |
|
| Коэффициент избытка воздуха l |
0,5 – 9,99 |
|
| СО |
(0 – 6,25) г/н×м3 |
|
| NOX |
(0 –0,29) г/н×м3 |
для газоанализатора АНКАТ-410-16 |
| SСН |
(0 – 0,98) г/н×м3 |
|
Дополнительные технические характеристики газоанализатора АНКАТ-410:
| Характеристики |
Значения |
Примечание |
| Время прогрева газоанализатора АНКАТ410, мин, не более |
60 |
|
| Время работы газоанализатора без корректировки, мес., не менее |
6 |
|
| Унифицированные выходные сигналы: |
|
|
| - токовый выход, мА |
(4 – 20) |
|
| - цифровой выход |
RS232 и RS485 |
|
| Релейный выход |
6 реле для срабатывания от сигнализации «Порог1», «Порог2» |
выбирается программно, напряжение и ток коммутации реле – 220 В, 2,5 А |
| Температура окружающей среды, °С |
от +5 до +45 |
|
| Напряжение питания АНКАТ410, В |
220 |
50 Гц |
| Потребляемая мощность, В·А, не более |
40 |
|
| Габаритные размеры, мм, не более |
485×285×211 |
масса не более 12 кг |
| Средний срок службы, лет, не менее: |
|
|
| - для газоанализатора |
10 |
|
| - для ЭХЯ |
3 |
|
Исполнения АНКАТ-410:
| Исполнение |
Обозначение |
Состав |
| АНКАТ-410-01 |
ИБЯЛ.413252.001 |
2 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-02 |
-01 |
3 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-03 |
-02 |
4 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-04 |
-03 |
5 измерительных каналов с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-05 |
-04 |
6 измерительных каналов с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-06 |
-05 |
2 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-07 |
-06 |
3 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-08 |
-07 |
4 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-09 |
-08 |
5 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-10 |
-09 |
6 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-11 |
-10 |
2 измерительных канала с ЭХЯ (дублированный набор), без ИКД |
| АНКАТ-410-12 |
-11 |
3 измерительных канала с ЭХЯ (дублированный набор), без ИКД |
| АНКАТ-410-13 |
-12 |
2 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД |
| АНКАТ-410-14 |
-13 |
3 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД |
| АНКАТ-410-15 |
-14 |
2 измерительных канала с ЭХЯ (дублированный набор) Cl2, HCl |
| АНКАТ-410-16 |
-15 |
3 измерительных канала с ЭХЯ:
СО (0 – 0,5) %, объемная доля, NO (0 – 0,4) %, объемная доля,
NO2 (0 – 0,014) %, объемная доля; измерительный канал с ИКД:
SСН (0 – 0,05) %, объемная доля |
Примечание: ИКД - инфракрасный датчик СО2.
Комплектность поставки:
- газоанализатор;
- комплект ЗИП;
- техническая документация;
- CD-диск с программным обеспечением (обработка результатов измерений и вычислений на ПЭВМ).
По отдельному заказу поставляются: баллоны с ПГС, баллон с воздухом кл. 1, индикатор расхода регулируемый ИБЯЛ.418621.002, трубка фторопластовая ФД 4×0,1, электрохимические ячейки.
Для доставки пробы к газоанализатору, ее осушения и чистки, в зависимости от конкретных условий эксплуатации, состава анализируемой среды, длины линии, места установки газоанализатора, совместно с газоанализатором, по отдельному заказу может комплектоваться следующими устройствами:
1) пробозаборник;
2) линия транспортирования пробы;
3) шкаф для установки газоанализатора на открытых площадках;
4) шкаф для установки газоанализатора внутри помещений.
Пробоотборник представляет собой термостойкое газоотборное устройство. Он предназначен для отбора и предварительной фильтрации пробы с возможностью обратной продувки. Может комплектоваться трубкой Пито для измерения скорости потока.
| Максимальная температура |
до +500 °С |
| Длина погружной части в зависимости от исполнения |
500, 1000, 1500, 2000 мм |
Линия транспортирования пробы:
| Две модификации |
утепленная и подогреваемая |
| Материал линии |
трубка фторопластовая Ж6×1 |
| Подсоединение к пробоотборнику и шкафу |
ниппельное |
| Максимальная длина линии транспортирования пробы |
5 м при применении электрически обогреваемой линии |
| Максимальная длина линии транспортирования при утепленной линии |
определяется пневматическим сопротивлением с учетом характеристик встроенного в шкаф побудителя |
Шкаф предназначен для защиты газоанализаторов от климатических факторов внешней среды, доставки, осушения, очистки и сброса анализируемой газовой смеси, обеспечение продувки датчиков атмосферным воздухом, удаления конденсата.
Шкафы обеспечивают линию транспортирования пробы питанием переменным током 220 В, 50 Гц, автоматической защитой.
Модификации шкафов:
| Модификация |
Описание конструкции |
Степень защиты |
Габаритные размеры, мм |
Масса, кг |
| длина |
ширина |
высота |
| ИБЯЛ.422419.009 |
не обогреваемый, для установки внутри помещения |
IP 40 |
360 |
630 |
650 |
40 |
| ИБЯЛ.422419.009-01 |
обогреваемый, для установки на открытых площадках |
IP 65 |
360 |
740 |
810 |
45 |
| ИБЯЛ.422419.009-02 |
для изменения содержания HCl и Cl2 внутри помещений |
IP 40 |
360 |
630 |
650 |
40 |
| ИБЯЛ.422419.009-03 |
для изменения содержания HCl и Cl2 на открытых площадкайх |
IP 65 |
360 |
740 |
810 |
45 |
Сроки поставки: наличие уточняйте
◄
