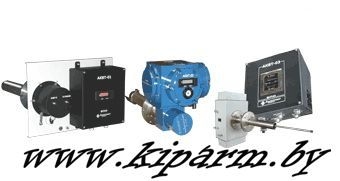

АКВТ-01, АКВТ-02, АКВТ-03 / Кислородомер – стационарный газоанализатор объемной доли кислорода в уходящих газах

АКВТ-01, АКВТ-02, АКВТ-03 / Кислородомер – стационарный газоанализатор объемной доли кислорода в уходящих газах.






купить кислородомер АКВТ-01 в Республике Беларусь, АКВТ-02 цена в Минске, продажа газоанализатора объемной доли кислорода АКВТ-03  в РБ
Назначение:

Кислородомер АКВТ предназначен для поддержания оптимального соотношения топливо-воздух за счет непрерывного контроля содержания кислорода (АКВТ-01; AKBT-02) или кислорода и оксида углерода (АКВТ-03) с целью оптимизации процессов горения и предотвращения химического недожога .

Область применения: АКВТ-01 и АКВТ-03 (общепромышленное исполнение) - на предприятиях теплоэнергетики, в котлоагрегатах ТЭЦ, ГРЭС и различных котельных, а также в промышленных печах, металлургии, нефтепереработки, машиностроении и других отраслях промышленности. АКВТ-02 (взрывозащищенное исполнение) - установка во взрывоопасных зонах на печах сжигания отходов НПЗ и подобных объектах.

Тип газоанализатора - стационарный.

Принцип работы - электрохимический (на основе ZrO2) и термокаталитический на СО

Способ забора пробы - диффузионный (АКВТ-01, АКВТ-02); принудительный (АКВТ-03)

Основные технические характеристики кислородомеров АКВТ:

Исполнение

Измеряемый компонент

Диапазон измерения

Диапазон показаний

Цена единицы млад. разряда

Участок диапазона

Основная абсолютная погрешность

Единица измерения

Пороги

АКВТ-01

О2

0 – 21

0 – 25

0,01

0 – 2

± 0,04

%об.

порог1 – 4,3



2 – 25

± (0,04+0,02(Ао-2))



порог2 – 8,1

АКВТ-02

О2

0 – 21

0 – 25

0,01

0 – 2

± 0,04

%об.

порог1 – 4,3



2 – 25

± (0,04+0,02(Ао-2))



порог2 – 8,1

АКВТ-03

О2

0 – 21

0 – 23

0,01

0,3 – 2

± 0,08

%об.

порог1 – 4,3



2 – 21

± (0,08+0,04(Ао-2))



порог2 – 8,1



СО

0 – 1000

0 – 2000

1

0 – 500

± 50

млн-1

порог3 – 500



500 – 1000

± (50+0,1(Ао-500))



Дополнительные технические характеристики:

Наименование

Габаритные размеры (без учета погружной части), мм

Обозначение

Длина погружной части, мм

Исполнение

Температура анализитуемой среды, °С



ИБЯЛ.413415.003

200



невзрывозащищенное



АКВТ-01

250х450х330

ИБЯЛ.413415.003-01

400

0 – 850



ИБЯЛ.413415.003-02

900




ИБЯЛ.413415.003-03

1530




ИБЯЛ.413415.003-04

200



взрывозащищенное



АКВТ-02

340х305х280

ИБЯЛ.413415.003-05

400

0 – 850



ИБЯЛ.413415.003-06

900




ИБЯЛ.413415.003-07

1530




ИБЯЛ.413415.003-08

300



невзрывозащищенное




ИБЯЛ.413415.003-09

500



АКВТ-03

340х295х565

ИБЯЛ.413415.003-10

750

100 – 1050



ИБЯЛ.413415.003-11

1000




ИБЯЛ.413415.003-12

1500




ИБЯЛ.413415.003-13

2000



Питание осуществляется от сети переменного напряжения 220 В, 50 Гц.

Время прогрева газоанализаторов не более 4ч.

Все модификации прибора имеют “сухие” контакты реле (220 В, 2,5 А), унифицированные токовые сигналы (0 - 5) и (4 - 20) мА и канал связи RS 485 MODBUS.RTU для подключения внешних устройств (ПЭВМ).

Конструктивно газоанализаторы состоят из:

АКВТ01: блока питания и обработки (БПО) и зонда, закрепленных на шасси;

АКВТ02: моноблока с зондом, погружаемым в газовый поток;

АКВТ03: блока питания и обработки (БПО) и блока датчиков (БД).

В АКВТ03 максимальная длина соединительного кабеля между БПО и БД не более 50 м.

В АКВТ01 возможность разнесения БПО и зонда на расстояние до 125 м (по отдельному заказу).

Дополнительные технические характеристики (таблица 2):

Наименование

Время установки показаний, с, не более

Интервал времени работы без корректировки показаний, мес

Номинальная мощность, ВА, не более

АКВТ-01

5

6

250

АКВТ-02

5

6

250

АКВТ-03

10 (О2)

6 (О2)

400



40 (СО)

1 (СО)



Достоинства кислородомеров:

Погружной датчик

Работа без устройства пробоотбора (АКВТ-01, -02)

Газоанализатор работает без сравнительного газа

Наличие токового выхода для автоматического управления с программно устанавливаемым диапазоном

Работа газоанализатора без корректировки показаний 6 месяцев

Срок службы датчика - 5 лет

Наличие программируемых порогов

Применение газоанализатора без блока пробоподготовки

Степень защиты от проникновения внутрь IР54

Наличие взрывозащищенного исполнения

Широкий температурный диапазон

Совместимость с ПЭВМ

Наличие цифровой индикации

Комплект поставки:

Газоанализатор, комплект ЗИП, эксплуатационная документация.

Для поверки газоанализатора за отдельную плату поставляется:

баллоны с ГСО и ПГС

вентиль точной регулировки ИБЯЛ.306577,002

индикатор расхода ИБЯЛ.418622.001

трубка ПВХ 4х1,5 ТУБ-01-1196-79

А также может быть поставлено:

- для АКВТ-01 и АКВТ-02:

датчик О2 (ЭХЯ) ИБЯЛ.418421.035

фильтр ИБЯЛ.711111.097

- для АКВТ-03:

датчик О2 ИБЯЛ.413425.006

датчик СО ИБЯЛ.413425.009

блок пробоотбора (водяной эжектор) ИБЯЛ.418311.049

блок пробоотбора (воздушный эжектор) ИБЯЛ.418311.049-01

блок пробоотбора (побудитель расхода) ИБЯЛ.418311.023-10

Для работы с ПЭВМ поставляется по отдельному заказу CD-диск с программным обеспечением ИБЯЛ.431214.225 (описание порядка работы находится на носителе информации).







Сроки поставки: под заказ (15-20 дней)
