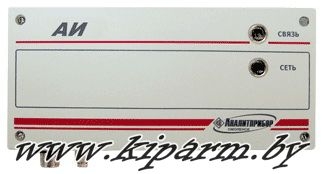

АИ (ИБЯЛ. 426441.006) / Адаптер интерфейса.
Назначение:
Адаптер интерфейса (АИ) ИБЯЛ. 426441.006 предназначен для двунаправленного полудуплексного преобразования интерфейса Rs485 в интерфейс Rs232, а также для восстановления электрических характеристик сигнала, приходящего на один из портов Rs485 при трансляции его на другой порт.
АИ обеспечивает полудуплексную асинхронную передачу данных между портами Rs232, 1Rs485 и 2Rs485. АИ является стационарным автоматическим прибором. АИ предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО) ИБЯЛ.424355.002 и в других системах передачи данных для сопряжения с ПЭВМ по интерфейсу Rs232 и в качестве ретранслятора сигналов Rs485.
Адаптер интерфейса (АИ) выполняет следующие функции:
- преобразование уровней интерфейса RS485 в интерфейс RS-232 с обеспечением гальванической развязки;
- ретрансляцию сигналов интерфейса RS485 с порта 1RS485 на порт 2RS485 и обратно с обеспечением гальванической развязки и восстановлением электрических характеристик сигнала интерфейса RS-485;
- обеспечивает индикацию следующих видов: световую зеленого цвета “Сеть”, свидетельствующую о включении в сеть переменного тока, двухцветную световую “Связь” (зеленого цвета - ожидание приема, красного цвета - во время прохождения пакета данных).
Адаптер интерфейса предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Основные технические характеристики:
|
Характеристики
|
Значения
|
Примечания
|
|
Напряжение питания, В
|
220
|
|
|
Длинна линии связи, км, не более
АИ - БРС
АИ - БР
АИ - ПЭВМ
|
2
2
0,012
|
|
|
Время прогрева, мин, не более
|
1
|
|
|
Номинальная мощность, Вт, не более
|
10
|
|
|
Температура окружающей среды, оС
|
-40 - +50
|
|
|
Габаритные размеры, мм, не более
|
200х53х140
|
масса не более 0,5 кг
|
|
Степень защиты
|
IP 54
|
|
|
Скорость передачи данных, бод
|
1200; 2400; 4800; 9600
|
выбор скорости передачи данных осуществляется пользователем путем установки перемычки на разъеме «1RS485»
|
|
Скорость передачи данных, бод
|
2400 или 9600
|
при использовании в системе СКАПО
|
Сроки поставки: под заказ (15-30 дней)
◄
