АДН, АДР / Многопредельные измерители (напоромеры, тягонапоромеры, датчики давления)

АДН, АДР / Многопредельные измерители (напоромеры, тягонапоромеры, датчики давления).


3 диапазона в 1 приборе! купить АДН в Республике Беларусь РБ, АДН цена Минск, АДР цена Минск

Измеритель АДН (АДР) – малогабаритное изделие, в котором совмещены функции первичного датчика и вторичного прибора. Измеритель  построен на современной элементной базе с использованием технологии лазерной калибровки и микропроцессорной обработки результатов измерений.

Отличительные особенности измерителей:

  • три диапазона в одном приборе
  • датчик измерения давления и разрежения
  • количество уставок – до 3-х
  • класс точности – 1/2.5
  • линейная и цифровая индикация
  • токовый выход – 4-20 мА
  • напряжение питания – 12…27 вольт
  • потребляемый ток – не более 75 мА

Применения измерительного датчика: в качестве напоромеров и тягонапоромеров в автоматике защиты газовых котлов и горелок, в качестве преобразователей давления в контурах регулирования газа, воздуха и разрежения.



Прибор Описание
АДН-10.2 Диапазоны: 0...2.5; 0...5 и 0...10 кПа, 4-20 мА
АДН-50.2 Диапазоны: 0...25 и 0...50 кПа, 4-20 мА
АДР-50.2 Диапазоны: -25...0 и -50...0 кПа, 4-20 мА
АДН-100.2 Диапазоны: 0...50 и 0...100 кПа, 4-20 мА
АДР-0,5.2 Диапазоны: 0...+/-250 Па; 0... +/-500 Па, 4-20 мА
АДР-0,25.2 Диапазоны: 0...+/-125 Па; 0... +/-250 Па, 4-20 мА (Погрешность 1%)
АДР-0,25.2 Диапазоны: 0...+/-125 Па; 0... +/-250 Па, 4-20 мА (Погрешность 2.5%)
АДР-10.2 Диапазоны: 0...-2.5 кПа; 0...-5 кПа, 0...-10 кПа, 4-20 мА
АДН-2.2 Диапазоны: 0...1 кПа; 0...2 кПа, 4-20 мА
АДР-2.2 Диапазоны: -1...0 кПа; -2...0 кПа, 4-20 мА


Краткие технические характеристики измерителей давления и разрежения:



Условное обозначение Измеряемый параметр Диапазоны измерений (кПа) Погрешность (%)
1 2 3
АДН-2.2 Избыточное давление 0...1 0...2 - 2.5
АДН-10.2 Избыточное давление 0...2,5 0...5 0...10 1.5
АДН-50.2 Избыточное давление 0...25 0...50 - 1.5
АДР-50.2 Разрежение -25...0 -50...0 - 1,5
АДН-100.2 Избыточное давление 0...50 0...100 - 1.5
АДР-0.5.2 Избыточное давление и разрежение -0.25...0...+0.25 -0.50...0...+0.50 - 2.5
АДР-0.25.2 Избыточное давление и разрежение -0.125...0... +0.125 -0.250...0...+0.250 - 1 / 2.5*
АДР-10.2 Разрежение -2.5...0 -5...0 -10...0 1.5
АДР-2.2 Разрежение -1...0 -2...0 - 2.5

* -  Датчик давления и разрежения может изготавливаться в вариантном исполнении с погрешностью 1% или 2.5%. Уточняется при оформлении заказа.

Для подключения измерителей АДН (АДР) к магистрали с измеряемой средой рекомендуется использовать рукав I-6,3-0,63-У ГОСТ 9356-75 (рукава резиновые для газовой сварки и резки металлов).

Пример записи измерителя при заказе и в документации другой продукции:

«Измеритель давления многопредельный АДН-10.1 ТУ4212-005-12334427-2003» или
«Измеритель давления многопредельный АДР-0.25.2 ТУ4212-005-12334427-2003»

Измерители АДН (АДР) поставляются как самостоятельные изделия,  в составе панели контроля и сигнализации ПКС,

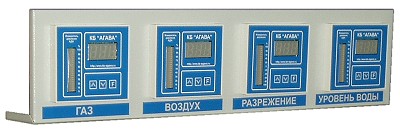

Панель ПСК

А так же в составе шкафов КИП и А КСУМ 6432.10.

Сравнение характеристик АДН и существующих отечественных напоромеров и тягонапоромеров

Параметр АДН ДН-С2
Количество пределов 2 или 3 1
Цифровая индикация есть нет
Индикация при помощи светодиодной линейки есть нет
Цифровая фильтрация сигнала есть нет
Количество уставок 2 или 3 2
Ограничение зоны показаний уставками нет есть
Погрешность показаний, % 1,5 4
Погрешность срабатывания сигнализации 0 5
Минимальная зона между уставками в % от диапазона показаний 5 10
Диапазон нижней уставки в % от диапазона показаний 0-100 0-75
Диапазон верхней уставки в % от диапазона показаний 5-100 25-100
Максимально допустимая перегрузка, % более 400 не более50
Электрическое питание 12-27вольт 24 В.
Токовый выход, 4-20 мА есть нет
Потребляемый ток, не более 75 50


Сроки поставки: под заказ (15-20 дней)
