11Б38бк4, 11Б38бк5, 11Б38бк6, 11Б38бк7, 11Б38бк12, 11Б38бк13, 11Б38бк14, 11Б38бк15 ВИЛН.491712.008 / Кран трехходовый натяжной для манометра.
цена 11Б38бк4 в Республике Беларусь, Продажа кранов 11Б38бк5 в Минске, прайс 11Б38бк6 в РБ, купить кран трехходовой 11Б38бк7, кран латунный 11Б38бк12, 11Б38бк13, 11Б38бк14, 11Б38бк15
Назначение:

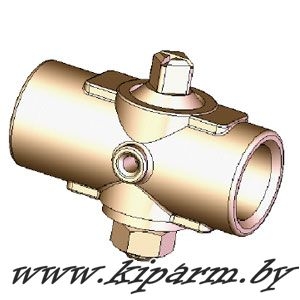

Кран трехходовой латунный 11б38бк4 (-5, -6, -7, -12, -13, -14, -15) предназначен для присоединения рабочего манометра к магистрали с рабочей средой и сброса давления при снятии манометра.
Основные технические данные и характеристики:
|
Обозначение
|
Условное
обозначение
|
Рис.
|
Рабочая среда
|
Вид
присоединения
|
Масса,
кг.
|
|
Наименование
|
Температура
t °С,
не более
|
|
ВИЛН.491712.008
|
11Б38бк4
|
1
|
Вода, воздух, инертные газы, масло, нефть, пар
|
130
|
Муфтовое с резьбой
G ½ на входе,
М20х1,5 на выходе
|
0,15
|
|
-01
|
11Б38бк5
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
-02
|
11Б38бк6
|
Пар
|
225
|
Муфтовое с резьбой
G ½ на входе,
М20х1,5 на выходе
|
|
-03
|
11Б38бк7
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
-04
|
11Б38бк12
|
2
|
Вода, воздух, инертные газы, масло, нефть, пар
|
130
|
Муфтовое с резьбой
G ½ на входе,
М20х1,5 на выходе
|
0,16
|
|
-05
|
11Б38бк13
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
-06
|
11Б38бк14
|
Пар
|
225
|
Муфтовое с резьбой
G ½ на входе,
М20х1,5 на выходе
|
|
-07
|
11Б38бк15
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
Номинальный диаметр DN ………………………………………………………......…… 15
|
|
Номинальное давление PN, МПа (кгс/см2) ………………………………………… 1,6 (16)
|
|
Герметичность затвора по ГОСТ 9544-2005 ……………………………………… класс D
|
|
Управление краном ……………………………………………………….ручное, рукояткой
|
|
Климатическое исполнение ……………………………………… У3, ХЛ3 ГОСТ 15150-69
|
|
Материал основных деталей ………………………………………….........латунь ЛЦ40Сд
|
|
Изготовление и приемка по ……………………………....... ТУ 3712-028-05749381-2002
|
Гарантийные обязательства:
Гарантийный срок эксплуатации – 12 месяцев;
Гарантийная наработка – 350 циклов;
|

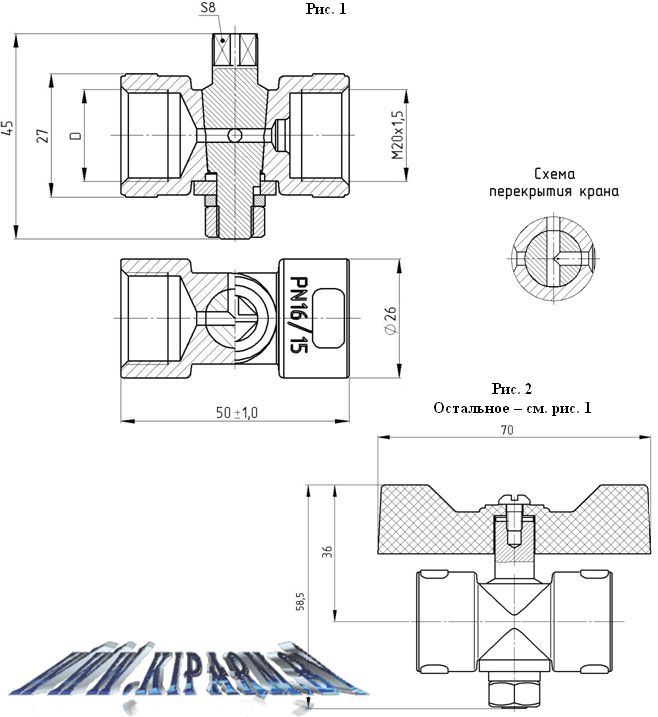

Обозначение
|
Условное
обозначение
|
D
|
|
ВИЛН.491712.008
|
11Б38бк4
|
G ½
|
|
ВИЛН.491712.008-01
|
11Б38бк5
|
М 20×1,5
|
|
ВИЛН.491712.008-02
|
11Б38бк6
|
G ½
|
|
ВИЛН.491712.008-03
|
11Б38бк7
|
М 20×1,5
|
|
ВИЛН.491712.008-04
|
11Б38бк12
|
G ½
|
|
ВИЛН.491712.008-05
|
11Б38бк13
|
М 20×1,5
|
|
ВИЛН.491712.008-06
|
11Б38бк14
|
G ½
|
|
ВИЛН.491712.008-07
|
11Б38бк15
|
М 20×1,5
|
Пример оформления заказа:
Пример записи крана с присоединительной резьбой к трубопроводу G½ при заказе и в
документации другого изделия: «Кран трехходовый натяжной DN 15, РN 1,6 МПа (16 кгс/см2) ВИЛН.491712.008 (11Б38бк4) ТУ 3712-028-05749381-2002».
Сроки поставки: в наличии
◄
