11Б38бк, 11Б38бк1, 11Б38бк2, 11Б38бк3, 11Б38бк8, 11Б38бк9, 11Б38бк10, 11Б38бк11 ВИЛН.491712.002 / Кран трехходовый натяжной с фланцем для контрольного манометра.
Продажа 11б38бк в Республике Беларусь, 11Б38бк1 цена в Минске, купить 11Б38бк2 в РБ, прайс лист на кран трехходовой 11Б38бк3, 11Б38бк8, 11Б38бк9, 11Б38бк10, 11Б38бк11
Назначение:

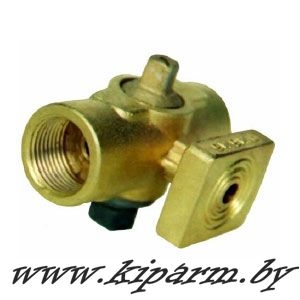

Кран конусный латунный 11Б38бк предназначен для присоединения рабочего манометра к магистрали с рабочей средой и проверки показаний рабочего манометра с помощью контрольного манометра.
Основные технические данные и характеристики:
|
Обозначение
|
Условное обозначение
|
Рис.
|
Рабочая среда
|
Вид
присоединения
|
Масса,
кг.
|
|
Наименование
|
Температура
t °С,
не более
|
|
ВИЛН.491712.002
|
11Б38бк
|
1
|
Вода, воздух,
инертные газы масло, пар, нефть
|
130
|
Муфтовое с резьбой
G ½ на входе, М20х1,5 на выходе
|
0,2
|
|
-01
|
11Б38бк1
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
-02
|
11Б38бк2
|
Пар
|
225
|
Муфтовое с резьбой
G ½ на входе, М20х1,5 на выходе
|
|
-03
|
11Б38бк3
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
-04
|
11Б38бк8
|
2
|
Вода, воздух,
инертные газы масло, пар, нефть
|
130
|
Муфтовое с резьбой
G ½ на входе, М20х1,5 на выходе
|
0,22
|
|
-05
|
11Б38бк9
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
-06
|
11Б38бк10
|
Пар
|
225
|
Муфтовое с резьбой
G ½ на входе, М20х1,5 на выходе
|
|
-07
|
11Б38бк11
|
Муфтовое с резьбой на входе и выходе М20х1,5
|
|
Номинальный диаметр DN ……………………………………………………………………… 15
|
|
Номинальное давление PN, МПа(кгс/см2) …………………………………………………… 1,6 (16)
|
|
Герметичность затвора по ГОСТ 9544-2005 ……………………………………………… класс D
|
|
Управление краном ………………………………………………………………… ручное, рукояткой
|
|
Климатическое исполнение ………………………………………………… У3, ХЛ3 ГОСТ 15150-69
|
|
Материал основных деталей ………………………………………………………… латунь ЛЦ40Сд
|
|
Изготовление и приемка по …………………………………………… ТУ 3712-028-05749381-2002
|
|
Обозначение
|
Условное
обозначение
|
D
|
|
ВИЛН.491712.002
|
11Б38бк
|
G ½
|
|
ВИЛН.491712.002-01
|
11Б38бк1
|
М 20×1,5
|
|
ВИЛН.491712.002-02
|
11Б38бк2
|
G ½
|
|
ВИЛН.491712.002-03
|
11Б38бк3
|
М 20×1,5
|
|
ВИЛН.491712.002-04
|
11Б38бк8
|
G ½
|
|
ВИЛН.491712.002-05
|
11Б38бк9
|
М 20×1,5
|
|
ВИЛН.491712.002-06
|
11Б38бк10
|
G ½
|
|
ВИЛН.491712.002-07
|
11Б38бк11
|
М 20×1,5
|
Гарантийные обязательства:
Гарантийный срок эксплуатации – 12 месяцев
Гарантийная наработка – 350 циклов
Пример оформления заказа:
Пример записи крана с присоединительной резьбой к трубопроводу G ½ при заказе и в документации другого изделия: «Кран трехходовый натяжной с фланцем для контрольного манометра DN 15, РN 1,6 МПа (16 кгс/см2) ВИЛН.491712.002 (11Б38бк) ТУ 3712-028-05749381-2002».
Сроки поставки: в наличии
◄
