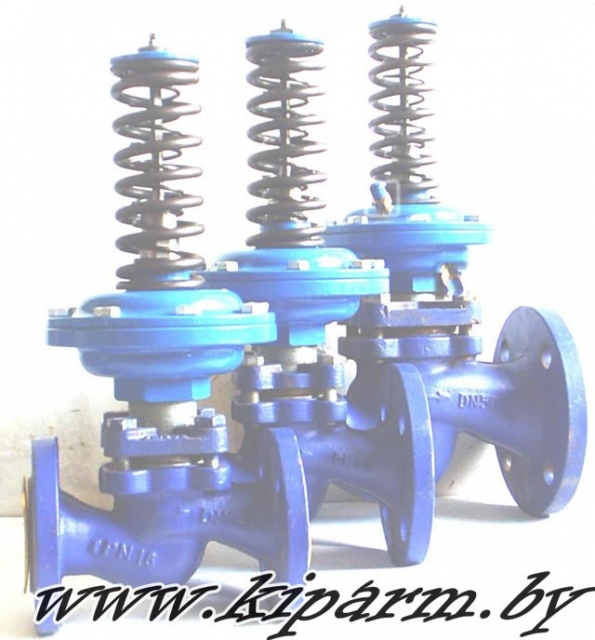

ВРПД / Регулятор перепада давления прямого действия

ВРПД-20, ВРПД-25, ВРПД-32, ВРПД-40, ВРПД-50, ВРПД-65, ВРПД-80, ВРПД-100, ВРПД-125, ВРПД-150 / Регулятор перепада давления прямого действия.


купить регулятор перепада давления ВРПД-25 в РБ, ВРПД-50 цена в Республике Беларусь, ВРПД-32 прайс, продажа ВРПД-80 в Минске
Назначение:

Регулятор перепада давления прямого действия ВРПД предназначен для автоматического поддерживания заданного перепада давления на каком-либо участке гидравлической или пневматической системы. Регулятор снижает и стабилизирует давление или перепад давлений рабочей среды после источника высокого давления так, что на стороне выбранного участка гидравлической системы, несмотря на изменение расхода, давление или перепад давлений рабочей среды остается постоянным. Регулятор перепада давления может быть использован в качестве регулятора давления «до» и «после себя».


ВРПД-25, ВРПД-32, ВРПД-50, ВРПД-80, ВРПД-100 постоянно присутствуют на складе.

Область применения:

Регулятор ВРПД широко применяется в системах теплоснабжения и охлаждения, горячего, холодного и оборотного водоснабжения, в системах сжатого воздуха с температурой рабочей среды до 150°С и условным давлением до 1,6МПа. Кроме того, изделие можно использовать для регулирования пара с температурой до 250 °С и условным давлением до 2,5МПа.

Устройство и принцип работы:

Регулятор давления прямого действия - прибор, используещий энергию рабочей среды для обеспечения работоспособности внутреннего регулирующего органа и перемещение штока в соответствующее положение.

Регулятор состоит из трёх главных элементов: клапана, привода и задатчика. Тарелка клапана разгружена от гидравлических сил.


Регулятор представляет собой регулирующий орган (РО), принцип работы которого основан на уравнивании сил упругой деформации пружины настройки и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.


Клапан регулятора в режиме работы регулирования перепада давления или давления после себя нормально открыт при отсутствии давления рабочей среды в системе по высокой стороне до клапана. Импульс высокого давления регулируемого перепада подается по импульсной трубке в мембранную камеру со стороны задатчика (штуцер+). Импульс низкого давления подается по импульсной трубке в мембранную камеру со стороны клапана (штуцер-).


Клапан регулятора в режиме работы регулирования давления до себя нормально закрыт при отсутствии давления рабочей среды в системе до клапана. Импульс давления рабочей среды до клапана подается по импульсной трубке в мембранную камеру со стороны клапана (штуцер-). Мембранная камера со стороны задатчика (штуцер+) соединена с атмосферой.

Основные технические характеристики:

Наименование параметров Значение параметров
Условный диаметр Dу, мм 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Кv, м3/ч 1,6;
2,5;
 4,0
2,5;
4,0;
 6,3
6,3;
10;
16
10;
16';
25
16;
25;
 32
25;
32;
 40
40;
63;
 80
80;
100;
 125
100;
125;
160;
 200
160;
200;
250;
 360
Температура рабочей среды Т, °С 150°С - вода, 80°С - воздух и др. негорючие газы, пар до 250°С
Условное давление Ру, МПа 1,6; 2,5
Рабочая среда холодная и горячая вода, воздух и др. негорючие газы, пар*
Диапазон настройки регулятора перепада, кгс/см2, (МПа) 0,3÷1,6 (0,025÷0,16)
1÷4 (0,1÷0,4)
3÷7 (0,3÷0,7)
Зона регулирования от граничных значений диапазона настройки регулятора перепада, %, не более 6
Относительная протечка, % от Кv, не более 0,05
Температура окружающей среды Т, °С +5°С до +50°С
Строительная длина, L, мм 150 160 180 200 230 290 310 350  400 480

Масса ВРПД-25 - 8 кг, ВРПД-32 - 9 кг, ВРПД-50 - 14 кг, ВРПД-80 - 22кг, ВРПД-100 - 35 кг.

Перед регулятором рекомендуется устанавливать фильтр.

Регулятор устанавливать вертикально приводом вниз или вверх. Допустимое отклонение от вертикали 20°.
Импульсные трубки необходимо подключать к трубе горизонтально сбоку через шаровый кран или вентиль, что позволит отключать давление от импульсных трубок.
Присоединение клапанов к трубопроводу - фланцевое. Присоединение фланцев по ГОСТ 12819-80, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80.

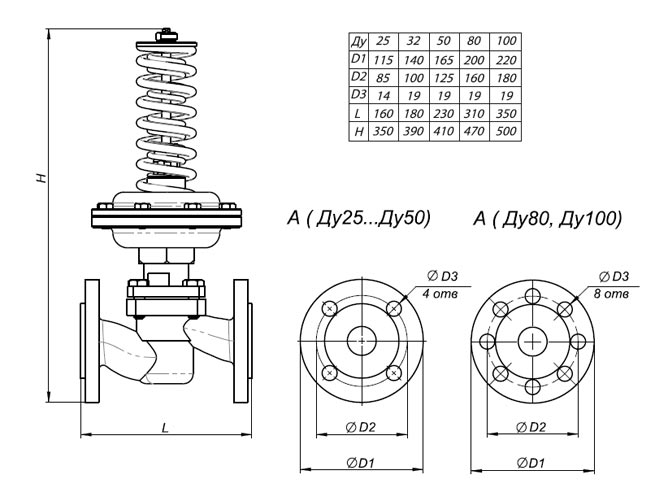

Схема регулятора ВРПД

Монтажные положения регулятора:

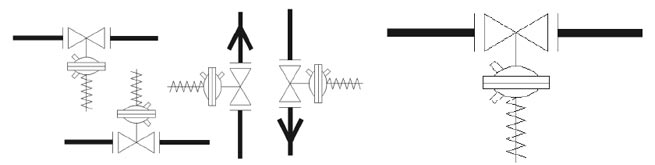

Монтажные положения регулятора ВРПД
При температуре регулируемой среды до 90° С регуляторы могут быть установлены в любом монтажном положении. При температуре регулируемой среды
выше 90° С регулятор следует устанавливать
только на горизонтальном трубопроводе регулирубщим блоком (мембрана с пружинами) вниз.


Схемы подключения регулятора
:

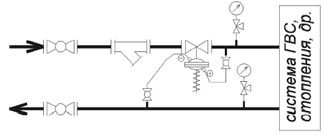

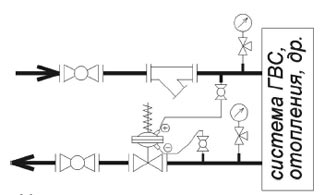

Установка регулятора перепада давления ВРПД на подающем трубопроводе Установка регулятора перепада давления ВРПД на обратном трубопроводе
Установка регулятора перепада давления на подающем трубопроводе Установка регулятора перепада давления на обратном трубопроводе

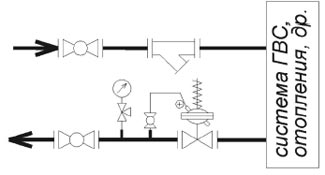

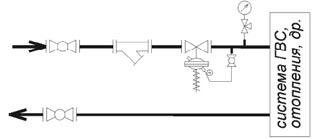

Установка регулятора давления ВРПД "после себя" на подающем трубопроводе Установка регулятора давления ВРПД "после себя" на обратном трубопроводе
Установка регулятора давления "после себя" на подающем трубопроводе Установка регулятора давления "после себя" на обратном трубопроводе




Сроки поставки: в наличии
