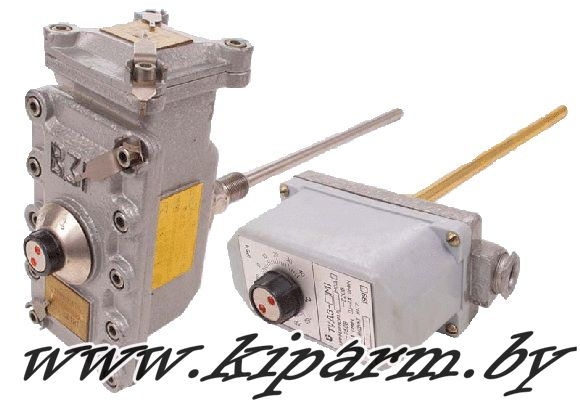

ТУДЭ / Устройство терморегулирующее дилатометрическое электрическое.
Устройство терморегулирующее дилатометрическое электрическое ТУДЭ с такими модификациями, как ТУДЭ-1М1,ТУДЭ-2М1, ТУДЭ-3М1, ТУДЭ-4М1, ТУДЭ-5М1, ТУДЭ-6М1, ТУДЭ-8М1, ТУДЭ-9М1, ТУДЭ-10М1, ТУДЭ-11М1, ТУДЭ-12М1 - предназначено для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа. Диапазон регулирования температур (-60 ... +500) °С. Применяется во всех отраслях промышленности. Принцип действия ТУДЭ основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.
ТУДЭ состоит из следующих основных узлов:
- дилатометрического элемента.
- контактного устройства.
- узла настройки задания.
ТУДЭ изготавливается с размыкающими «Р» или замыкающими «З» контактами.
По защищенности от влияния окружающей среды устройства имеют исполнения:
- защищённые от попадания внутрь изделия пыли и воды со степенью защиты IP54;
- взрывозащитные IExdIIBT4.
Устройства терморегулирующие выпускаются 12-ти модификаций в зависимости от диапазона регулирования температур: от ТУДЭ-1М1 до ТУДЭ-12М1
Отличительные особенности модификаций:
- ТУДЭ-1М1, ТУДЭ-2М1, ТУДЭ-3М1, ТУДЭ-4М1, ТУДЭ-5М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л63 ГОСТ 15527-70;
- ТУДЭ-6М1, ТУДЭ-7М1, ТУДЭ-8М1, ТУДЭ-9М1, ТУДЭ-10М1, ТУДЭ-11М1 ТУДЭ-12М1 в среде не вызывающей коррозии стали 10Х23Р18 ГОСТ 15527-70.
ТУДЭ коммутирует:
- цепи переменного тока напряжением 250(+25/-37,5) В, частотой 50…60 Гц, силой тока: от 1,0 до 15 А при омической нагрузке; от 0,1 до 2 А при индуктивной нагрузке с cos f > 0,5;
- цепи постоянного тока напряжением 220(+22/-33) В, силой тока от 0,1 до 4 А при омической нагрузке.
По защищенности от влияния окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты ІР54, взрывозащищенные ІЕхdIIBТ4.
Основные технические данные:
НАЗВАНИЕ ПАРАМЕТРОВ |
ТУДЭ-1М1 |
ТУДЭ-2М1 |
ТУДЭ-3М1 |
ТУДЭ-4М1 |
ТУДЭ-5М1 |
ТУДЭ-6М1 |
Диапазон регулируемых температур, °С |
-60...+40 |
0...100 |
30...100 |
0...250 |
100... 250 |
200...500 |
Допустимая основная погрешность срабатывания по шкале заданий, % |
4,0 |
2,5 |
4,0 |
2,5 |
1,5 |
2,5 |
Диапазон дифференциала, °С |
4-20 |
4-20 |
4-20 |
4-20 |
4-20 |
7-20 |
2-10 |
2-10 |
2-10 |
Длина чувствительного элемента, мм |
251 |
251 |
251 |
491 |
351 |
Допустимая толщина изоляции, мм |
50 |
100 |
200 |
Степень защиты |
IP54 |
НАЗВАНИЕ ПАРАМЕТРОВ |
ТУДЭ-8М1 |
ТУДЭ-9М1 |
ТУДЭ-10М1 |
ТУДЭ-11М1 |
ТУДЭ-12М1 |
Диапазон регулируемых температур, °С |
0...40 |
1...100 |
30...100 |
30...160 |
0... 250 |
Допустимая основная погрешность срабатывания по шкале заданий, % |
4,0 |
2,5 |
4,0 |
2,5 |
4,0 |
Диапазон дифференциала, °С |
4,5-20 |
2,5-10 |
Длина чувствительного элемента, мм |
251 |
251 |
491 |
Допустимая толщина изоляции, мм |
50 |
Степень защиты |
IP54, IExdllBT4 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения.
1. НАЗНАЧЕНИЕ
Устройства терморегулирующие дилатометрические ТУДЭ М1 предназначены для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кгс/см2).
По защищенности от воздействия окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты IP54.
Устройства взрывозащищенные должны иметь взрывобезопасный уровень взрывозащиты, вид взрывозащиты «IExdIIBT4» и могут применяться во взрывоопасных зонах помещений и наружных установках, в которых по условиям эксплуатации могут образовываться взрывоопасные смеси газов или паров воздуха.
Устройства ТУДЭ 1М1 - ТУДЭ 5М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л63; ТУДЭ 6М1, ТУДЭ 8М1 - ТУДЭ 12М1 - в среде, не вызывающей коррозии стали 12Х18Н10Т; ТУДЭ 7М1 - в среде, не вызывающей коррозии стали 10Х23Н18.
При необходимости чувствительный элемент устройств можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Условное обозначение и основные параметры ТУДЭ М1 приведены в таблице 1.
ТУДЭ М1 изготавливаются с размыкающими «Р» или замыкающими «З» контактами.
Предел допускаемой основной погрешности по шкале дифференциала до 3°С не должен превышать от плюс 2°С до минус 1°С, свыше 3°С до 7°С - ± 3°С, а свыше 7°С - ± 4°С.
Устройства устойчивы к воздействию температуры окружающего воздуха от минус 50 до плюс 120°С и относительной влажности до 98% при температуре 25°С и более низких температурах, без конденсации влаги для эксплуатации в районах с умеренным климатом и относительной влажностью до 98% при температуре 35°С и более низких температурах, без конденсации влаги для эксплуатации в районах с тропическим климатом.
Изменение основной погрешности срабатывания ТУДЭ М1 при настройке по шкале задания при температуре окружающего воздуха, отличной от 20±5°С до любой температуры в пределах от минус 50 до плюс 120°С, не превышает 0,25% от диапазона регулирования на каждые 10°С изменения температуры окружающего воздуха. Показатель тепловой энергии, определенный при коэффициенте теплоотдачи, практически равном бесконечности, не превышает 10 с для воды.
Таблица 1.
Условное обозначение |
Диапазон регулируемых температур, °С |
Допускаемая основная погрешность срабатывания по шкале задания, % |
Диапазон дифференциала, °С |
Длина чувствительного элемента, мм |
Допускаемая толщина изоляции, мм |
Маркировка взрывозащиты |
ТУДЭ 1М1 |
от –60
до +40
|
4,0 |
4-20
2-10
|
251
491
|
50 |
IP54 |
ТУДЭ 2М1 |
от 0
до 100
|
2,5 |
4-20
2-10
|
251
491
|
ТУДЭ 3М1 |
от 30
до 100
|
4,0 |
4-20
2-10
|
251
491
|
ТУДЭ 4М1 |
от 0
до 250
|
2,5 |
4-20 |
251 |
ТУДЭ 5М1 |
от 100
до 250
|
1,5 |
ТУДЭ 6М1 |
от 200
до 500
|
2,5 |
7 - 20 |
251
|
1000 |
351 |
200 |
ТУДЭ 7М1 |
от 400
до 1000
|
1,5 |
451 |
300 |
ТУДЭ 8М1 |
от 0
до 40
|
4,0 |
4,5-20
2,5-10
|
251
491
|
50 |
ТУДЭ 9М1 |
от 0
до 100
|
2,5 |
4,5-20
2,5-10
|
251
491
|
ТУДЭ 10М1 |
от 30
до 100
|
4,0 |
4,5-20
2,5-10
|
251
491
|
ТУДЭ 11М1 |
от 30
до 160
|
2,5 |
4,5-20
2,5-10
|
251
491
|
ТУДЭ 12М1 |
от 0
до 250
|
4,5-20 |
251 |
Устройства ТУДЭ М1 выдерживают температурную перегрузку до 10% от диапазона регулируемых температур. Контактное устройство ТУДЭ М1 коммутирует: цепи переменного тока напряжением 250 +25/-37,5 В, частотой 50-60 Гц, силой тока от 0,1 до 15 А при омической нагрузке и от 0,1 до 2 А при индуктивной нагрузке соs φ≥0,5; цепи постоянного тока напряжением 220 +22/-33 В, силой тока от 0,1 до 4 А при омической нагрузке.

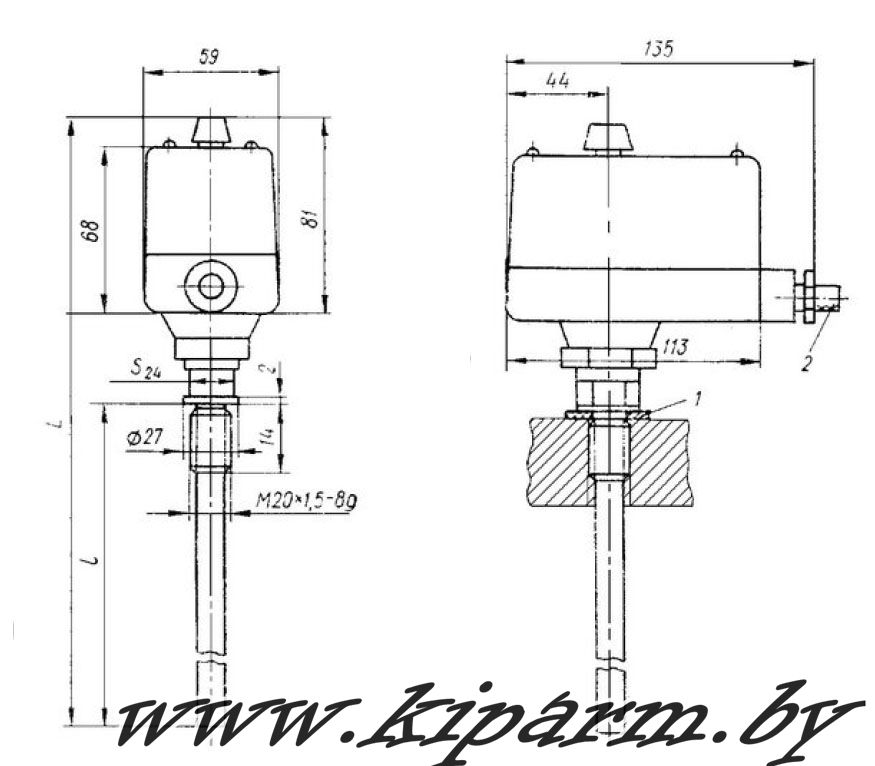

Рис. 1. Габаритные и присоединительные размеры устройств ТУДЭ М1 со степенью защиты ІР54:

1 – прокладка; 2 – кабель.
Исполнение |
Размер, мм |
L |
l |
ТУДЭ 1М1; ТУДЭ 2М1; ТУДЭ 3М1; ТУДЭ 8М1; |
368 |
251 |
ТУДЭ 9М1; ТУДЭ 10М1; ТУДЭ 11М1; |
608 |
491 |
ТУДЭ 4М1; ТУДЭ 5М1; ТУДЭ 12М1; |
368 |
251 |
ТУДЭ 6М1; |
468 |
351 |
ТУДЭ 7М1; |
488 |
588 |
451 |
