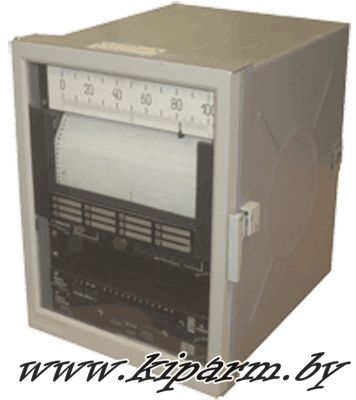

РП160М / Прибор регистрирующий многоканальный.
Купить самописец рп160м в РБ. Цена, стоимость, наличие на РП160М-50, РП160М-51, РП160М-52, РП160М-53, РП160М-54, РП160М-55, РП160М-58, РП160М-59, РП160М-62, РП160М-63, РП160М-64, РП160М-63, РП160М-66, РП160М-67, РП160М-68, РП160М-69 уточняется у отдела продаж. Поставка в любой город Республики Беларусь - Минск, Брест, Витебск, Гомель, Могилев, Гродно и обл
Назначение:
Приборы регистрирующие многоканальные (12 канальные) РП160М предназначены для измерения и регистрации напряжения постоянного тока, а также неэлектрических величин (температура, давление, уровень, расход и т. п.), преобразованных в электрические сигналы напряжения и силы постоянного тока или в активное сопротивление.
Технические параметры прибора РП-160М:
Длина шкалы и ширина поля регистрации - 160 мм.
Количество измеряемых сигналов - до 12;
Приборы обеспечивают выборочную регистрацию любого набора измеряемых сигналов из 12.
Электрическое питание силовой цепи приборов - 220 или 240 В, частота тока питания 50 либо 60 Гц.
Мощность максимального потребления - 30 В.А.
Приборы обеспечивают сигнализацию отклонения значения измеряемых параметров от заданного в диапазоне - от 2 до 98% длины шкалы.
Количество уставок сигнализации - две.
Номинальные средние скорости перемещения диаграммной ленты: 20, 40, 60, 240, 600, 1200, 2400 мм/ч.
Средний срок службы - 10 лет.
Масса прибора не превышает - 14,5 кг.
Габаритные размеры - 255х320х327 мм.
Классификация приборов РП160М:
Условное обозначение прибора |
Количество каналов
|
Входной сигнал |
Сигна-лизация |
Взрыво-защита |
РП160М-50 РП160М-51 РП160М-52 РП160М-53
|
12 |
Термоэдс преобразователей термоэлектрических типа ТХА, ТХК, ТПП, мВ
|
Нет есть нет есть |
Нет нет есть есть |
РП160М-54 РП160М-55 РП160М-58 РП160М-59
|
Напряжение постоянного тока 0-10 В Постоянный ток, мА
|
Нет есть нет есть |
Нет нет нет нет |
РП160М-62 РП160М-63 РП160М-64 РП160М-63
|
Термоэдс преобразователей термоэлектрических типа ТПР, напряжение постоянного тока, мВ
|
Нет есть нет есть |
Нет нет есть есть |
РП160М-66 РП160М-67 РП160М-68 РП160М-69
|
Изменение сопротивления, термопреобразователей ТСП, ТСМ, Ом
|
Нет есть нет есть |
Нет нет есть есть |
Таблица утверждённых шкал преобразователей:
Первичный преобразователь |
Предел измерений, 0С |
Минимальная цена деления шкалы, 0С |
Наимено-ание |
тип |
Условное обозначение номинальной статической характе-ристики преобра-зования |
нижний |
верхний |
Преобра-зователь термоэлект-рический |
ТХК
|
ХК(L)
|
-50 -50 -50 -50 0 0 0 0 0 0 200 200 |
50 100 150 200 100 150 200 300 400 600 600 800 |
1,0 2,0 2,0 2,5 1,0 2,0 2,0 5,0 5,0 10,0 5,0 10,0 |
ТХА
|
ХА(К)
|
0 0 0 0 0 0 200 200 400 600 700 |
400 600 800 900 1100 1300 600 1200 900 1100 1300 |
5,0 10,0 10,0 10,0 10,0 20,0 5,0 10,0 5,0 5,0 10,0 |
ТПП
|
ПП(S)
|
0 0 500 |
1300 1600 1300 |
20,0 20,0 10,0 |
ТПР
|
ПР(В)
|
300 1000 1000 |
1600 1600 1800 |
10,0 10,0 10,0 |
Первичный преобразователь |
Предел измерений, 0С |
наименование |
тип |
Условное обозначение номинальной статической характе- ристики преобра-зования |
нижний |
верхний |
Термопре-образовтель сопротивления |
ТСП
|
10П
|
0 0 0 0 0 0 200 0 300 |
100 150 200 300 400 500 500 650 650 |
ТСП
|
100П
|
-200 -120 -90 -70 -25 -200 -175 0 0 0 0 0 0 0 200 |
-70 30 50 180 25 50 -150 50 100 150 200 300 400 500 500 |
ТСП
|
50П
|
-200 -120 -70 0 0 0 0 0 0 200 |
-70 80 180 100 150 200 300 400 500 500 |
ТСМ
|
100М
|
-50 -50 -50 -25 0 0 0 0 0 50 |
0 50 100 25 25 50 100 150 180 100 |
ТСМ
|
50М
|
-50 -50 -50 0 0 0 50 0 0 |
0 50 100 50 100 180 100 60,4 150 |
Гарантийные обязательства:
12 мес.
Комплект поставки:
1. Прибор; 2. Паспорт.
Сроки поставки: наличие уточняйте
◄
