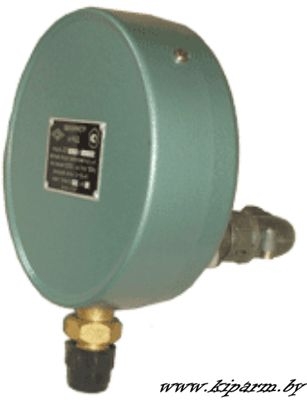

МЭД-22364, МЭД-22365 / Преобразователь давления (манометр, вакууметр и мановакууметр) взаимозаменяемый

МЭД-22364, МЭД-22365 / Преобразователь давления (манометр, вакууметр и мановакууметр) взаимозаменяемый.


Назначение:

Преобразователи давления (манометры, вакуумметры и мановакуумметры) типа МЭД, взаимозаменяемые (в дальнейшем — приборы) моделей 22364 и 22365 предназначены для непрерывного преобразования избыточного и вакуумметрического давления в унифицированный выходной сигнал переменного тока, основанный на изменении взаимной индуктивности.
Приборы применяются на неподвижных объектах (в стационарных условиях) для работы в комплекте со вторичными взаимозаменяемыми дифференциально-трансформаторными приборами, машинами централизованного контроля и другими приемниками информации, способными принимать стандартный сигнал в виде взаимной индуктивности.
Свойство взаимозаменяемости обеспечивает возможность совместной работы вторичного прибора с несколькими приборами при периодическом подключении точек измерения, а также быструю замену вышедшего из строя прибора безтарировки комплекта.


Технические характеристики:

Верхние пределы измерений избыточного и вакуумметрического давления и измеряемые среды указаны в таблице.


Наименование

Модель

Верхний предел измерений давления

Измеряемая среда

избыточного

вакууметрического

MPa

Kgf/cm2

MPa

Kgf/cm2

Манометр

22364

0,1; 0,16; 0,25; 0,4; 0,6; 1; 1.6;

1,0; 1,6; 2.5; 4,0; 6,0; 10; 16

_

_

Газ или жидкость

22365

2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160

25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600

Вакуумметр

22364

_

_

0,1

1

Газ

Мановакуумметр

22364

0,06; 0,15; 0,3

0,6; 1,5; 3,0

0,5; 0,9; 1,5

5,0; 9,0; 15

Газ или жидкость

22365

2,4

24



Обозначение

Модель

Класс точности

Климатическое исполнение

МЭД

22364

1

УХЛ (для внутрисоюзных поставок)

1,5

22365

1

1,5

22364

1

УХЛ (для экспортных поставок)

1,5

22365

1

1,5

22364

1

О



П р и м е ч а н и е.  Нижний предел измерений для манометров и вакуумметров равен нулю.

Питание первичной обмотки дифференциально-трансформаторного преобразователя прибора осуществляется от вторичного устройства переменным током 125 (-18,75; +12,5) mA.
Частота тока питания (50±1) Hz или (60±1) Hz.
Выходным сигналом приборов является взаимная индуктивность между первичной и вторичной цепями дифференциально-трансформаторного преобразователя, зависящая от значения измеряемого давления.
При изменении измеряемого давления для манометров и вакуумметров от нуля до верхнего предела измерений и для мановакуумметров от верхнего предела измерений вакуумметри- ческого давления до верхнего предела измерений избыточного давления взаимная индуктивность изменяется от нуля до верхнего предела, равного 10 mH.

Пример заказа:

Манометр МЭД-22364 0-1 MPa кл.т. 1,5
Манометр МЭД-22365 0-2,5 MPa кл.т. 1,5
Мановакуумметр МЭД-22364 -0,1...0,5 MPa кл.т. 1,5
Мановакуумметр МЭД-22365 -0,1...2,4 MPa кл.т. 1,0


купить в минске МЭД-22364, купить в беларусь МЭД-22365, купить в РБ  МЭД-22364, продажа МЭД, цена МЭД, поставка, покупка, прайс, контрольно-измерительные приборы (КИПиА), Минск, Москве, Республика Беларусь (РБ)

Сроки поставки: в наличии
