КСМ3, КСП3, КСД3, КСУ3 / Приборы показывающие регистрирующие с круглой шкалой

КСМ3, КСП3, КСД3, КСУ3 / Приборы показывающие регистрирующие с круглой шкалой.


Купить прибор регистрирующий КС3 в Республике Беларусь (РБ). Продажа, цена, стоимость на КСП3-П, КСП3-ПИ, КСМ3-П, КСМ3-ПИ, КСУ3, КСП3-П, КСП3-ПИ, КСМ3-П, КСМ3-ПИ в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение:

Регистрирующие приборы (мосты, потенциометры, самописцы) следящего уравновешивания (круговая диаграмма диаметром 250мм) КСП3-П, КСП3-ПИ, КСП3-С, КСУ3, КСМ3-П, КСМ3-ПИ предназначены для измерения и регистрации на дисковой диаграмме сигналов от преобразователей термоэлектрических (термопар), термопреобразователей сопротивления, различных неэлектрических величин, преобразованных в унифицированные сигналы силы и напряжения постоянного тока или в комплексную взаимоиндуктивность; сигнализация и регулирование параметров техпроцесса; преобразование входного сигнала в выходной унифицированный непрерывный токовый, частотный или пневматический сигнал.

Приборы КСП3-П, КСП3-ПИ, КСП3-С, КСУ3, КСМ3-П, КСМ3-ПИ представляют собой стационарные одноканальные показывающие и регистрирующие приборы с регистрацией на диаграммном диске.

Указанные выше потенциометры и уравновешенные мосты предназначены для измерения и регистрации активного сопротивления, силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных в указанные сигналы.

Приборы КСП3-ПИ, КСМ3-ПИ с искробезопастными измерительными цепями. Они работают в комплекте с серийно выпускаемыми первичными преобразователями, не имеющими собственного источника тока и не обладающими индуктивностью или ёмкостью.

Приборы выполнены так, что аварийные режимы, возникающие в них в результате короткого замыкания, обрыва или выхода из строя какого-либо элемента и т. п., не могут вызвать искру в цепи первичного преобразователя, способную воспламенить взрывоопасную смесь, в которой установлены первичные преобразователи.

Модификации приборов КС3:

Приборы имеют различные модификации в зависимости от:

1.      Входного сигнала:

для КСП3: 0-10, 0-20, 0-50, 0-100, -10-0-+10, -100-0-+100мВ

от термоэлектрических преобразователей с НСХ: К (ХА(К)), L (ХК (L)), S (ПП (S)), В (ПР (В))

для КСУ3: 0-5; 0-20, 4-20мА

для КСМ3: от термопреобразователей сопротивления с НСХ: 10П, 50П, гр.21, 100П, 50М, гр.23, 100М

для КСД3: 0-10; 10-0-10мГн

2.      Быстродействия: 5 или 16 сек.

3.      Наличие встроенных выходных устройств:

- преобразование: пропорционально токовое, частотное, пневматическое;

- регулирование: 100% реостатный задатчик, электрическое позиционное;

- сигнализации: двух- или трехпозиционное;

Расшифровка обозначения модификаций приборов КСД3-АВСD, КСУ3-АВСD, КСП3-АВСD, КСМ3-АВСD.

Обозначение

быстродей

ствие, сек.

тип устр-ва

регулирован.

тип устр-ва

преобразован.

тип устр-ва

сигнализации

тип

модификация



КСД3

КСУ3

КСП3

КСМ3

1000*

16

нет

нет

нет

2000*

5

нет

нет

нет

1001*

16

нет

нет

2-х позицион.

2001*

5

нет

нет

2-х позицион.

1003*

16

нет

нет

3-х позицион.

2003*

5

нет

нет

3-х позицион.

1020

16

нет

частотное

нет

2020

5

нет

частотное

нет

1021

16

нет

частотное

2-х позицион.

2021

5

нет

частотное

2-х позицион.

1023

16

нет

частотное

3-х позицион.

2023

5

нет

частотное

3-х позицион.

1040

16

нет

токовое

нет

2040

5

нет

токовое

нет

1041

16

нет

токовое

2-х позицион.

2041

5

нет

токовое

2-х позицион.

1043

16

нет

токовое

3-х позицион.

2043

5

нет

токовое

3-х позицион.

1200*

16

100% РЗ

нет

нет

2200*

5

100% РЗ

нет

нет

1201*

16

100% РЗ

нет

2-х позицион.

2201*

5

100% РЗ

нет

2-х позицион.

1203*

16

100% РЗ

нет

3-х позицион.

2203*

5

100% РЗ

нет

3-х позицион.

1220

16

100% РЗ

частотное

нет

2220

5

100% РЗ

частотное

нет

1221

16

100% РЗ

частотное

2-х позицион.

2221

5

100% РЗ

частотное

2-х позицион.

1223

16

100% РЗ

частотное

3-х позицион.

2223

5

100% РЗ

частотное

3-х позицион.

1300*

16

позиционное

нет

нет

2300*

5

позиционное

нет

нет

1301*

16

позиционное

нет

2-х позицион.

2301*

5

позиционное

нет

2-х позицион.

1303*

16

позиционное

нет

3-х позицион.

2303*

5

позиционное

нет

3-х позицион.

1320

16

позиционное

частотное

нет

2320

5

позиционное

частотное

нет

1321

16

позиционное

частотное

2-х позицион.

2321

5

позиционное

частотное

2-х позицион.

1323

16

позиционное

частотное

3-х позицион.

2323

5

позиционное

частотное

3-х позицион.

1340

16

позиционное

токовое

нет

2340

5

позиционное

токовое

нет

1341

16

позиционное

токовое

2-х позицион.

2341

5

позиционное

токовое

2-х позицион.

1343

16

позиционное

токовое

3-х позицион.

2343

5

позиционное

токовое

3-х позицион.

Примечание: Приборы КСД3 имеют все приведенные модификации, приборы КСУ3, КСП3 и КСМ3 – только модификации, отмеченные (*).

Расшифровка обозначения модификаций прибора КС3-АВСD:

КС3-АВСD

A B C D

Быстродействие, сек

Тип устройства регулирования

Тип устройства преобразования

Тип устройства сигнализации

1

16,0

0

отсутствует

0

отсутствует

0

отсутствует

2

5,0

2

100% реостатный задатчик

2

Частотное

4-6 кГц

1

2-х

позиционное



3

Электрическое позиционное

4

Токовое

0-5 мА*

3

3-х

позиционное

* Если прибор укомплектован ЭП-1324 – он имеет «пневматическое» устройство преобразования.

При заказе прибора серии КС3 необходимо указать:

1.      - тип прибора (КСУ3, КСП3, КСМ3, КСД3)
2.      - модификация (см. выше)
3.      - входной сигнал (НСХ датчика, 0-5; 0-20, 4-20мА, 0-10; 10-0-10мГн)
4.      - тип шкалы, диапазон измерения.

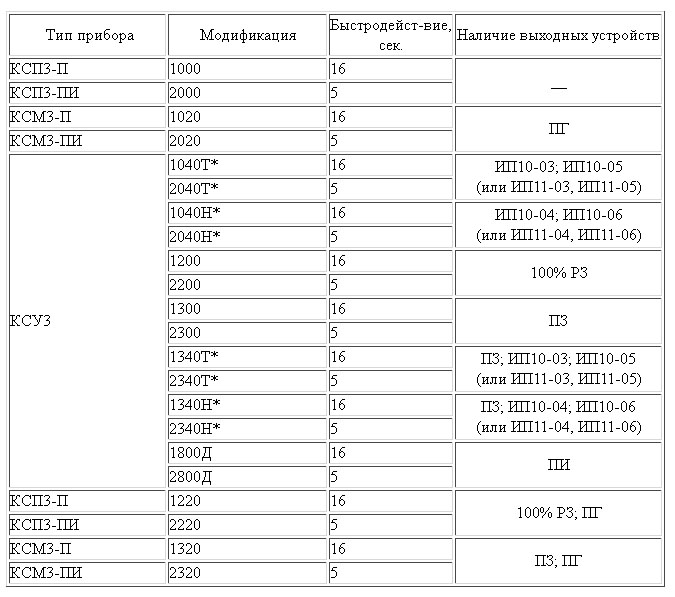

Дополнительные модификации:



Примечания:
   1. В таблице приняты следующие условные обозначения устройств, встроенных в приборы:
ПГ- частотный преобразователь ПГ;
100% РЗ- 100%- ный реостатный задатчик;
ПЗ- электрическое позиционное регулирующее устройство;
ПИ- пневматическое пропорционально- интегральное устройство;
ИП10-03 или ИП10-05- измерительный преобразователь по постоянному току с линеаризацией;
ИП11-03 или ИП11-05- измерительный преобразователь по постоянному току  без линеаризации;
ИП10-04 или ИП10-06- измерительный преобразователь по напряжению постоянного тока с линеаризацией;
ИП11-04 или ИП11-06- измерительный преобразователь по напряжению постоянного тока без линеаризации.

    2. Приборы, кроме модификации с частотным преобразователем  ПГ, могут иметь сигнализирующее устройство. В конце обозначения таких модификаций вводится цифра «1». Например, 1001.

    3. Приборы могут иметь трехпозиционное электрическое сигнализирующее устройство с регулируемой зоной «Норма». В конце обозначения таких модификаций вводится цифра «3». Например, 1103.

    4. Модификации мостов КСМ3-П быстродействием 5 с. могут работать с приставкой перепускного клапана ППК-1, позволяющей получить отметки о положении клапана на диаграммном диске прибора. Такие модификации в своем обозначении имеют букву «К». Например, 2001К (ППК1 входит в комплект поставки).

    5*. Все приборы, кроме КСП3-П, КСП3-ПИ с градуировочными характеристиками РК-15, РК-20, РС-20, РС-25.

    6. В мостах КСМ3-П мод. 1200 В с градуировочной характеристикой 100 М, со шкалой -250С…+250С установлен программный переключатель для возможности работы прибора в составе фотоэлектрического гигрометра ФЭГ-21М, предназначенного для измерения, регистрации и регулирования влагосодержания воздуха в химикотермических печах и поддержания заданного состава атмосферы.

    7. Код ОКП приведены в технических условиях на приборы.

Гарантийные обязательства: 12 мес.


Сроки поставки: возможность поставки уточняйте
