КР-1-ТР / Клапан регулирующий трехходовой

КР-1-ТР / Клапан регулирующий трехходовой.


Цена на клапан регулирующий трехходовой КР-1-ТР Ду 25, 32, 40, 50,80 в Республике Беларусь
Назначение:

Клапан трехходовой регулирующий КР-1-ТР предназначен для регулирования потока жидких и газообразных сред, неагрессивных к материалам регулирующего органа, путем смешивания или разделения потоков.

Корпусные детали изготавливаются:

  • Чугун СЧ 20

  • Сталь20Л (25Л, 30Л, 35Л, 40Л, 45Л)

  • Нержавеющая сталь 12Х18Н10Т.

В качестве исполнительного механизма используются электроприводы Regada ST mini, ST 0 (Словакия). По выбору заказчика клапан может оснащаться электроприводом МЭПК-2500 «АБС ЗЭиМ» (Чебоксары).

Технические характеристики:

Таблица характеристик клапана:

Тип клапана регулирующего КР-1
Диаметр условного прохода клапана Dn, мм 25 32 40 50 80
Условная пропускная способность Kn, м³/ч 6,3 10 16 25 63
Температура рабочей среды, °С 0…180
Напряжение питания ~220В (50Гц)
Герметизация сальникового узла Фторопластовые кольца
Тип электропривода клапана Sauter AVM115, AVM124



Таблица характеристик приводов:



Тип привода Номинальное усилие, Н Ход, мм Время движения, с Питание, В Потребляемая мощность, Вт Температура окружающего воздуха
Sauter AVM115 F120 500 8 120 230 2  -10…55
Sauter AVM124 F130 800 8 30/60/120 230 3,4  5…60

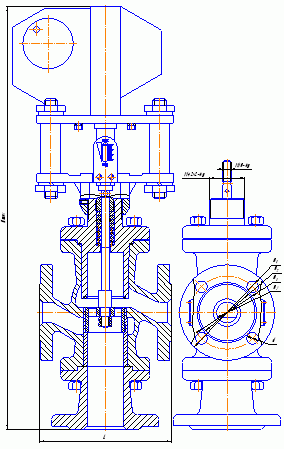

габаритные размеры клапана регулирующего трехходового кр-1-тр

Dn

Hmax

Bmax

25

540

160

32

565

180

40

565

200

50

615

230

80

700

310


Пример обозначения при заказе:

При заказе клапанов регулирующих КР-1-ТР необходимо указывать следующие параметры: диаметр условного прохода в мм, тип электрического привода  в соответствии с таблицей условного обозначения приводов, номер ТУ:



Тип электропривода

Условное обозначение

Sauter AVM 115

1

Sauter AVM 124

2



Пример заказа клапана регулирующего КР-1-ТР с диаметром условного прохода 40мм с электрическим приводом Sauter AVM 115: КР-1-ТР-40-1  СНИЦ 306142.001

Пример заказа клапана регулирующего КР-1-ТР с диаметром условного прохода 25мм с электрическим приводом Sauter AVM 124: КР-1-ТР-25-2  СНИЦ 306142.001

Позиции:

КР-1-ТР-25-1
КР-1-ТР-32-1
КР-1-ТР-40-1
КР-1-ТР-50-1
КР-1-ТР-80-1
КР-1-ТР-25-2
КР-1-ТР-32-2
КР-1-ТР-40-2
КР-1-ТР-50-2
КР-1-ТР-80-2



Сроки поставки: под заказ (15 дней)
