КЭГ-9720 НЗ / Электромагнитные клапаны (нормально закрытые).
купить клапан электромагнитный на газ КЭГ-9720 Ду 20, 25, 32, 40, 50, 65, 80 НЗ в Республике Беларусь. КЭГ-9720 нормально закрытый цена в Минске
Назначение:
Клапан электромагнитный КЭГ-9720 (НЗ) предназначен для использования в системах дистанционного управления гозогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения:
Основной областью применения данных клапанов служит установка в помещениях котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.
Детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь).Седло клапана защищено от загрязнений фильтром на входе.
Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.
Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/ 4 “.
Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.
Рабочее положение – электромагнитом вверх.
Основные технические характеристики:
|
Характеристики
|
Значения
|
Примечание
|
|
Условный проход Ду, мм
|
20;25;32;
40;50;65;80
|
|
|
Время открытия/закрытия, с
|
1
|
|
|
Диапазон давлений, МПа
|
0 – 0,4
0 – 0,1
|
Ду=20;25;65;80 мм
Ду=32;40;50;65;80 мм
|
|
Частота включения, 1/час
|
1000
300
|
Ду= 20;25;32;40;50 мм
Ду= 65;80 мм
|
|
Ресурс включений
|
1х106
5х106
|
Ду= 20;25;32;40;50 мм
Ду= 65;80 мм
|
|
Объемный расход, м3/ч (по воздуху)
Для Ду= 20 мм
Для Ду= 25 мм
Для Ду= 32 мм
Для Ду= 40 мм
Для Ду= 50 мм
Для Ду= 65 мм
Для Ду= 80 мм
|
3,6
4,9
160
180
200
250
440
|
при Рвх= 0,4 МПа
при перепаде DР=0,01МПа
при перепаде DР=0,01МПа
при Рвх= 0,1 МПа
при перепаде 0,0076 МПа
|
|
Напряжение питания, В
|
220
|
50 Гц;
|
|
Потребляемая мощность, ВА
|
35
75
90
|
Ду= 20;25;32;40;50 мм
Ду= 65 мм
Ду= 80 мм
|
|
Степень защиты
|
IP 65
IP 40
|
ДУ= 65; 80
ДУ= 20; 25; 32; 40; 50
|
|
Температура окружающей среды, оС
|
-3 - +40
|
|
|
Габаритные размеры, мм, не более:
Ду=20мм;
Ду=25мм;
Ду=32мм;
Ду=40мм;
Ду=50мм;
Ду=65мм;
Ду=80мм;
|
LxHxB
90х165х110
100х190х160
155х290х320
|
масса, кг, не более
2,5
2,8
3,7
3,9
4,2
13
15
|
Исполнение клапанов:
|
Обозначение
|
Ду
|
Исполнение
|
Примечание
|
Способ крепления
|
|
ИБЯЛ.685181.001-09, -10
|
20, 25
|
НЗ
|
Рраб.=0,4 МПа
|
муфтовый

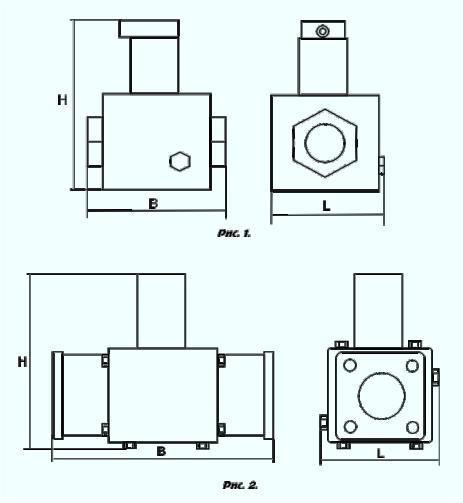

Рис. 1.
|
|
ИБЯЛ.685181.001-05, -03,-04
|
32, 40, 50
|
НЗ
|
Рраб.=0,1 МПа
|
|
ИБЯЛ.685181.001-11, -13
|
65, 80
|
НЗ
|
Рраб.=0,1 МПа
|
фланцевый
Рис.2
|
|
ИБЯЛ.685181.001-12, -14
|
65, 80
|
НЗ
|
Рраб.=0,4 МПа
|
Примечание. Электромагнитные клапана поставляются как отдельные изделия, так и в составе систем безопасности (СГГ6М, СОУ-1, СТГ-1).

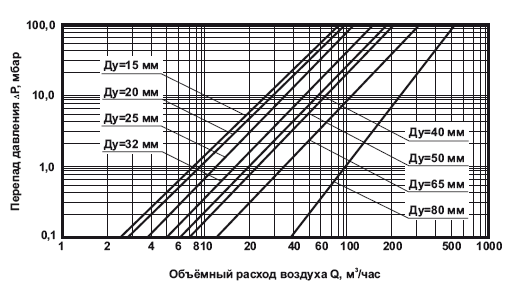

Ориентировочные зависимости потерь давления от объемного расхода для клапанов электромагнитных КЭГ-9720 при Р=1 бар (избыточное давление до клапана)
Сроки поставки: под заказ (15 дней)
◄
