КЭГ-9720 НО / Клапан газовый электромагнитный импульсный (нормально открытый)

КЭГ-9720 НО / Клапан газовый электромагнитный импульсный (нормально открытый).


цена на клапан электромагнитный газовый нормально открытый КЭГ-9720 НО в Республике Беларусь. Продажа КЭГ в Минске
Назначение:

Клапаны газовые серии КЭГ-9720 НО предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10-Б.

Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными газовыми колонками, отопительными котлами, работающими на газе.

Клапаны - нормально открытые.

Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.

Основные технические характеристики электромагнитного клапана:

Характеристики Значения Примечание
 Диаметр проходного отверстия Дпр, мм 15
20
25
32
ИБЯЛ.685181.001
ИБЯЛ.685181.001-01
ИБЯЛ.685181.001-02
ИБЯЛ.685181.001-21
Время закрытия, с, не более 1
Диапазон рабочего давления, МПа 0 – 0,003
Частота включения, 1/час 300
Ресурс включений 1х106
Пропускная спобобность, м3/ч (по воздуху):
      для Дпр= 15 мм
      для Дпр= 20 мм
      для Дпр= 25 мм
      для Дпр= 32 мм

0,6
0,9
1,3
50
при Рвх= 0,003 МПа и перепаде давления DР=0,003 МПа
Степень защиты IP 40
Температура окружающей среды, оС -30 ¸ +40

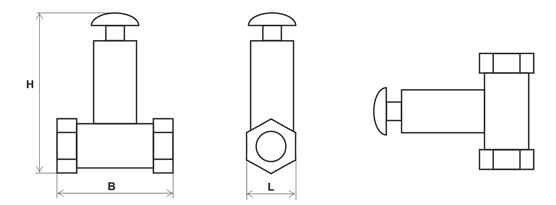

Габаритные размеры, мм, не более: LxHxB
      для Дпр= 15 мм
      для Дпр= 20 мм
      для Дпр= 25 мм
      для Дпр= 32 мм

50х125х65
50х135х65
60х150х80
65х160х95
масса, кг, не более
0,8
0,8
0,9
1,0
Напряжение управления клапаном, В 40 напряжение импульсное (длительность импульса не более 1 с)

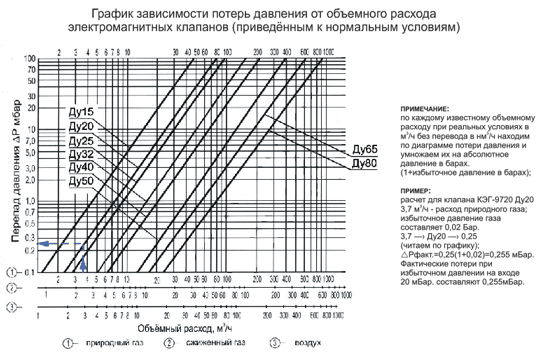

Ориентировочные зависимости потерь давления от объемного расхода для клапанов электромагнитных КЭГ-9720

График



Сроки поставки: под заказ (15 дней)
