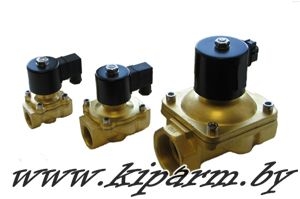

КЭГ-10, КЭГ-15, КЭГ-20, КЭГ-25, КЭГ-32, КЭГ-40, КЭГ-50, КЭГ-20-НО / Клапана электромагнитные
Купить клапан электромагнитный КЭГ в Республике Беларусь, цена, стоимость, прайс на электромагнитные клапаны КЭГ-10, КЭГ-15, КЭГ-20, КЭГ-25, КЭГ-32, КЭГ-40, КЭГ-50, КЭГ-20-НО
Назначение:
Клапан электромагнитный КЭГ предназначен для перекрытия трубопроводов газа, жидкостей, топлива в системах с дистанционным управлением.
Используется в схемах автоматического розжига, регулирования и защиты котлов, теплогенераторов, отопительных установок, для управления потоком газа или жидкого топлива.
Технические характеристики:
| Условный проход, Ду, мм |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| Обесточенное положение |
НЗ |
НЗ/НО |
НЗ |
| Давление рабочее, Рраб , МПа |
0,25 |
| Номинальная потребляемая мощность, Вт (не более) |
15 |
30 |
| Рабочая среда |
воздух, нейтральные газы, природные газы,
смесь типа пропан-бутан, дизельное топливо, жидкости |
| Температура рабочей среды, °С |
от - 5 до + 60 |
| Материал уплотнения |
NBR |
Напряжение управления электромагнитом,
Переменный, В
Постоянный, В |
~220/50Гц
=24 |
| Исполнение клапана по направлению движения рабочей среды на входе и выходе |
проходной |
| Присоединение к источнику напряжения / управления |
DIN43650 |
| Положение клапана на трубопроводе |
вертикальное |
| Условия эксплуатации |
У3 по ГОСТ 15150 |
| Степень защиты, (код IP) |
IР65 |
| Класс защиты |
01 |
| Класс герметичности по ГОСТ 9544 |
А |
Габаритные и установочные размеры:
| Наименование |
Ду, мм |
Присоединение к трубопроводу |
Габаритные размеры
( a x b ) |
| КЭГ-10 |
10 |
муфтовое 3/8” |
52,5х85,5 |
| КЭГ-15 |
15 |
муфтовое 1/2” |
69х117 |
| КЭГ-20 |
20 |
муфтовое 3/4” |
73х123 |
| КЭГ-25 |
25 |
муфтовое 1” |
99х135 |
| КЭГ-32 |
32 |
муфтовое 1 1/4” |
112х175 |
| КЭГ-40 |
40 |
муфтовое 1 1/2” |
123х175 |
| КЭГ-50 |
50 |
муфтовое 2” |
168х209 |
| КЭГ-20-НО |
20 |
муфтовое 3/4” |
73х123 |
Пример обозначения при заказе:
Клапан электромагнитный КЭГ-15
Клапан электромагнитный КЭГ-20-НО
Сроки поставки: наличие уточняйте
◄
