ДМ-3583М, ДМ-3583ФМ / Манометры дифференциальные мембранные взаимозаменяемые

ДМ-3583М, ДМ-3583ФМ / Манометры дифференциальные мембранные взаимозаменяемые.


Назначение:

Манометры дифференциальные мембранные взаимозаменяемые ДМ-3583М и ДМ-3583ФМ (дифманометры) предназначены для преобразования измеряемых параметров в унифицированный выходной сигнал взаимной индуктивности 0-10мГн (mH) для ДМ-3583М и 10-0-10мГн (mH) для ДМ-3583ФМ.
Дифманометры применяются для измерения параметров газов и жидкостей (перепад давлений, расход, уровень), неагрессивных по отношению к сталям марок 12Х18Н10Т, 40X13, кадмированной стали 45, красной меди М2, сплавам 36НХТЮ, 36Н, 40КХНМ и предназначены для работы при температуре окружающего воздуха от минус 30 до плюс 50 °С и относительной влажности до 95 %.
Дифманометры ДМ3583М работают в комплекте со вторичными взаимозаменяемыми приборами дифтрансформаторной системы типа КСД2, КСДЗ, КВД1, РП-160М и др., а дифманометры ДМ3583ФМ — со вторичными приборами ферродинамической системы типа ВФС, ВФП и др., которые имеют входной преобразователь ПФ2.,в системах контроля, автоматического регулирования и управления технологическими процессами.

Технические характеристики:

Верхний предел измерений: 1,6 кПа; 2,5 кПа; 4 кПа; 6,3 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 63 кПа; 100 кПа; 160 кПа; 250 кПа; 400 кПа; 630 кПа.

П р и м е ч а н и е. Дифманометры с верхними пределами измерений 1,6 и 2,5 кРа (160 и 250 kgf/cm2) предназначены только для преобразования в выходной сигнал измеряемых параметров газа из-за смещения «нуля» вызванного разностью столба жидкости между мембранными коробками.

В а ж н о. Запрещается использовать дифманометр во взрывоопасных помещениях

Предельно допускаемое рабочее избыточное давление дифманометров: 16 МРа (160 kgf/cm2).
Пределы изменения взаимной индуктивности:
   для ДМ-3583М —0 ... 10 mH;
   для ДМ-3583МФ —10... 0 ... 10 mH.
Питание первичной обмотки дифтрансформаторного преобразователя дифманометров осуществляется от вторичного прибора переменным током частотой (50±1) Hz величиной 0,125 (-0,0187, +0,125) А для ДМ-3583М и 0,32 (-0,048, +0,032) A для ДМ-3583ФМ.
Дифманометры испытываются на герметичность гидравлическим давлением равным 16 МРа (160 kgf/cm2) и на прочность — 24 МРа (240 kgf/cm2).
Класс точности дифманометров: 1,0 и 1,5.
Вариация значений выходного сигнала не должна превышать: 1,5%
Масса дифманометра без упаковки, кг, не более: 12
Полный срок службы прибора, не менее, лет: 7

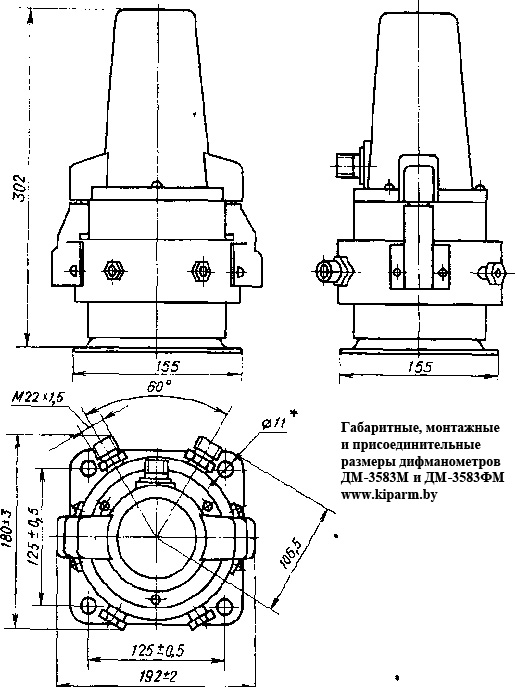

Чертеж:

Чертеж ДМ-3583


Пример заказа:

ДМ-3583М 6,3 кПа кл.т. 1,5
ДМ-3583М 10 кПа кл.т. 1,5
ДМ-3583М 16 кПа кл.т. 1,0
ДМ-3583М 25 кПа кл.т. 1,5
ДМ-3583М 40 кПа кл.т. 1,5
ДМ-3583М 63 кПа кл.т. 1,5


купить в минске ДМ-3583М, купить в беларусь ДМ-3583, купить в РБ ДМ3583, продажа ДМ-3583М, цена ДМ-3583, поставка, покупка, прайс,контрольно-измерительные приборы (КИПиА), город Москва, Республика Беларусь (РБ), Российская Федерация (РФ)

Сроки поставки: в наличии
